网络学习笔记（10）- RSTP原理

STP的工作原理

STP的配置BPDU

STP通过在交换机之间传递配置BPDU来选举根交换机 (或根桥)，以及确定每个交换机端口的角色和状态。

• 在初始化过程中，每个交换机都主动发送配置BPDU。
• 在网络拓扑稳定以后，只有根桥周期性发送配置BPDU，其他交换机在收到上游传来的配置BPDU后，才会发送自己的配置BPDU。

配置BPDU包含了桥ID、路径开销和端口ID等参数。

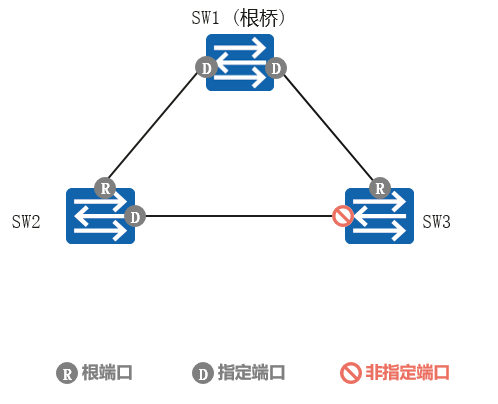

STP树的生成过程

主要通过比较4个参数进行角色选举：

• 根桥ID、根路径开销、网桥ID和端口ID。

1、选举根桥 (Root Bridge)

• 在一个交换网络中选举一个根桥。

2、选举根端口 (Root Port)

• 在每个非根桥上选举一个根端口。

3、选举指定端口 (Designated Port)

• 为每个网段选举一个指定端口。

4、阻塞非指定端口

• 阻塞交换机上所有剩余的非根、非指定端口

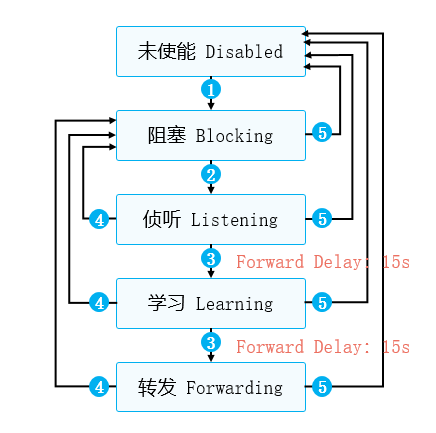

STP的端口状态迁移

• 端口初始化或者使能，进入Blocking状态。
• 端口被选为根端口或者指定端口，进入Listening状态。
• 端口的Forward Delay时间到，进入Learning状态；再经过一个Forward Delay，进入Forwarding状态。
• 端口不再是根端口、指定端口，进入Blocking状态。
• 端口被禁用或者链路失效。

STP的不足

STP虽然能够解决环路问题，但是由于网络拓扑收敛慢，影响了用户通信质量。如果网络中的拓扑结构频繁变化，网络也会随之频繁失去连通性，从而导致用户通信频繁中断，这是用户无法忍受的。

STP的不足：

• STP没有细致区分端口状态和端口角色，不利于初学者学习及部署。
  • 从用户角度来讲，Listening、Learning和Blocking状态并没有区别，都同样不转发用户流量。
  • 从使用和配置角度来讲，端口之间最本质的区别并不在于端口状态，而是在于端口扮演的角色。
• STP算法是被动的算法，依赖定时器等待的方式判断拓扑变化，收敛速度慢。
• STP算法要求在稳定的拓扑中，根桥主动发出配置BPDU报文，而其他设备再进行处理，最终传遍整个STP网络。

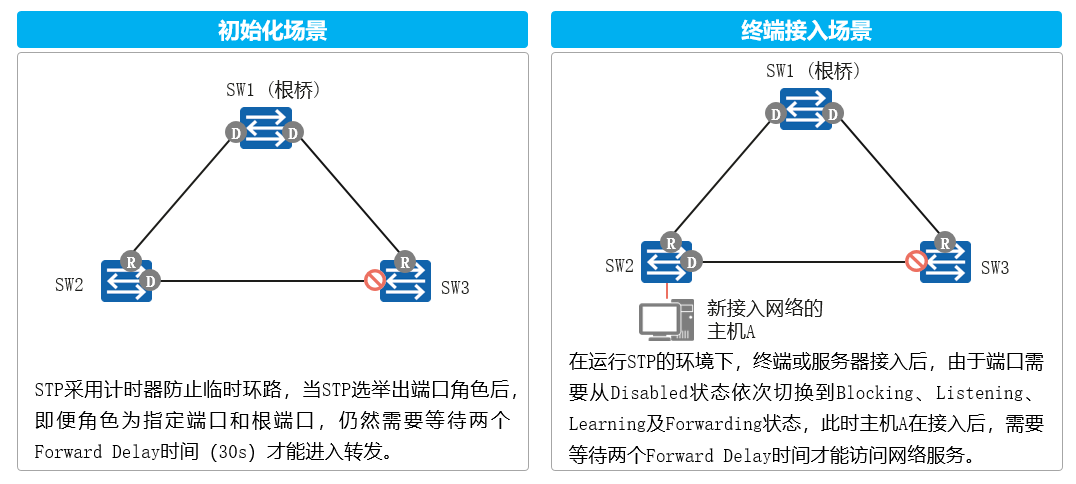

STP对计时器的依赖

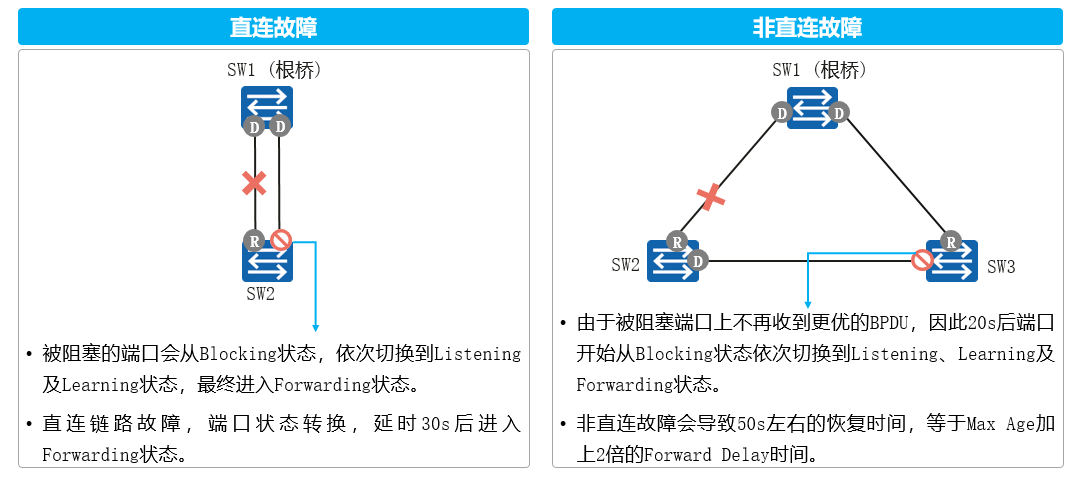

STP重收敛过程慢

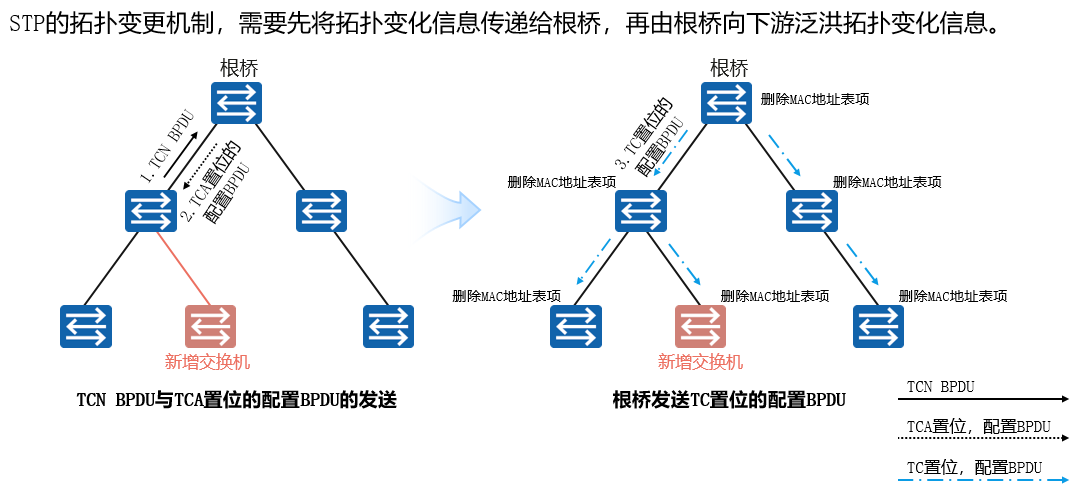

STP拓扑变更机制

RSTP概述

IEEE 802.1W中定义的RSTP可以视为STP的改进版本，RSTP在许多方面对STP进行了优化，它的收敛速度更快，而且能够兼容STP。

RSTP对STP的改进：

• 通过端口角色的增补，简化了生成树协议的理解及部署；
• 端口状态的重新划分；
• 配置BPDU格式的改变，充分利用了STP协议报文中的Flag字段，明确了端口角色；
• 配置BPDU的处理发生变化；
• 快速收敛；
• 增加保护功能。

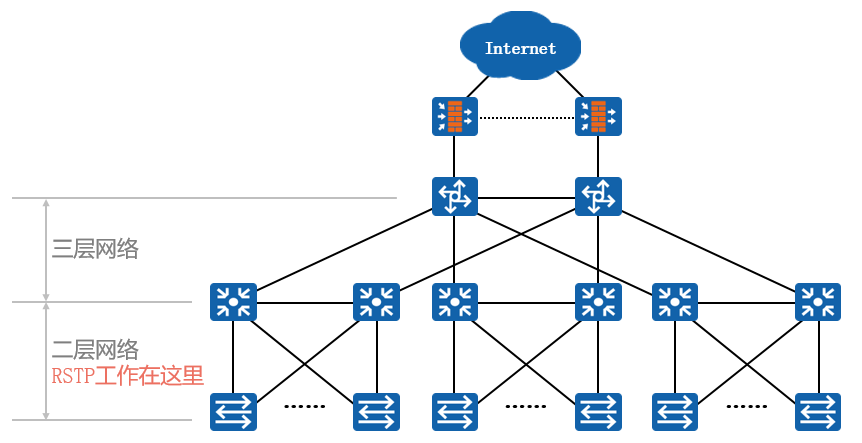

RSTP在园区网络中的应用位置

RSTP对STP的改进

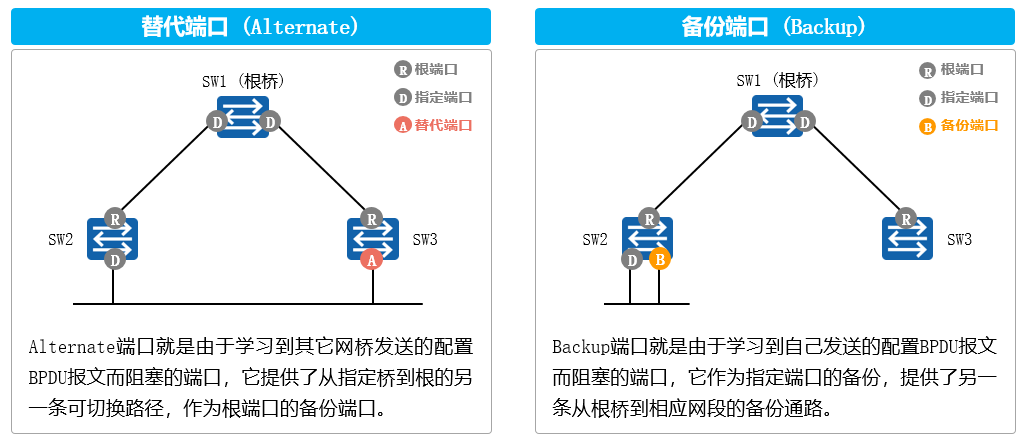

改进点1：端口角色

通过端口角色的增补，简化了生成树协议的理解与部署。

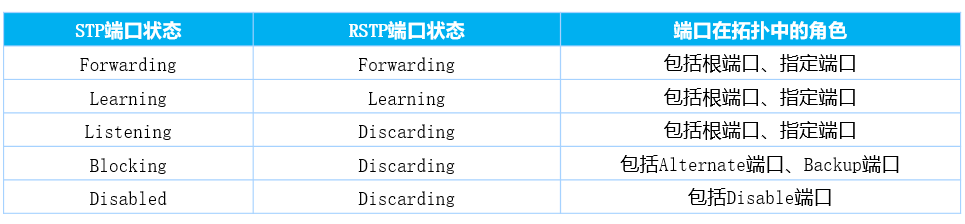

改进点2：端口状态

RSTP的状态规范缩减为3种，根据端口是否转发用户流量和学习MAC地址来划分:

• Discarding状态：不转发用户流量也不学习MAC地址；
• Learning状态：不转发用户流量但是学习MAC地址；
• Forwarding状：既转发用户流量又学习MAC地址。

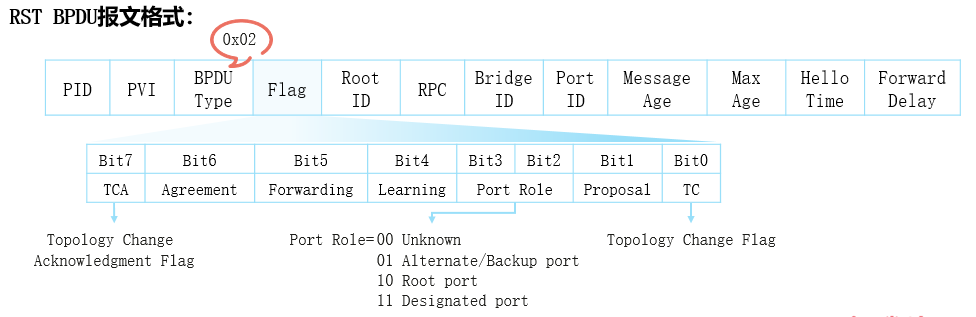

改进点3：配置BPDU - RST BPDU

• RSTP的配置BPDU充分利用了STP报文中的Flag字段，明确了端口角色。
• 除了保证和STP格式基本一致之外，RSTP作了如下变化：
  • Type字段：配置BPDU类型不再是0而是2，所以运行STP的设备收到RSTP的配置BPDU时会丢弃。
  • Flag字段：使用了原来保留的中间6位，这样改变的配置BPDU叫做RST BPDU。

改进点4：配置BPDU的处理

RSTP对配置BPDU的发送方式进行了改进。

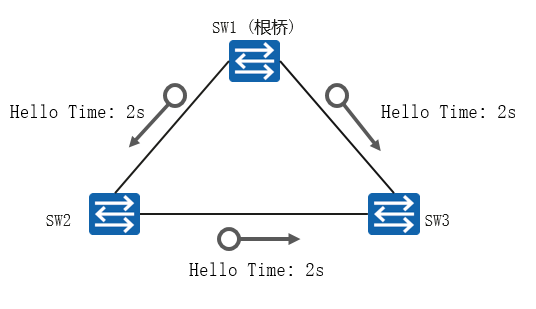

• 在拓扑稳定后，无论非根桥设备是否接收到根桥传来的配置BPDU报文，非根桥设备仍然按照Hello Time规定的时间间隔发送配置BPDU，该行为完全由每台设备自主进行。

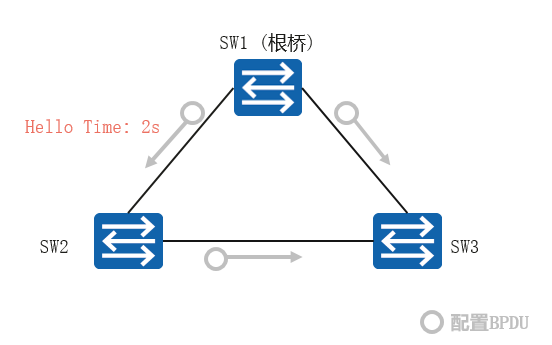

STP拓扑稳定后，根桥按照Hello Time规定的时间间隔发送配置BPDU。其他非根桥设备在收到上游设备发送过来的配置BPDU后，才会触发发出配置BPDU，此方式使得STP计算复杂且缓慢。

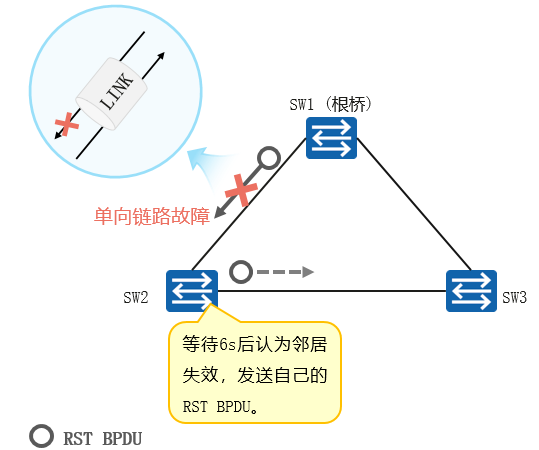

更短的BPDU超时时间

如果一个端口在超时时间（即三个周期，超时时间＝Hello Time×3）内没有收到上游设备发送过来的配置BPDU，那么该设备认为与此邻居之间的协商失败。

STP需要先等待一个Max Age。

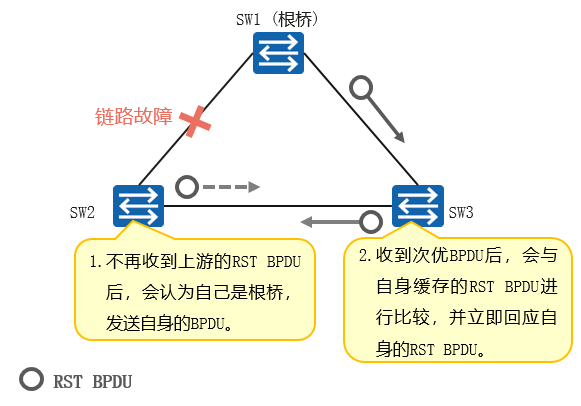

处理次优BPDU

• 当一个端口收到上游的指定桥发来的RST BPDU报文时，该端口会将自身缓存的RST BPDU与收到的RST BPDU进行比较。
• 如果该端口缓存的RST BPDU优于收到的RST BPDU，那么该端口会直接丢弃收到的RST BPDU，立即回应自身缓存的RST BPDU，从而加快收敛速度。

STP协议只有指定端口会立即处理次优BPDU。

改进点5：快速收敛机制

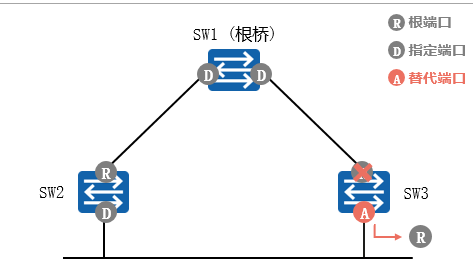

根端口快速切换

如果网络中一个根端口失效，那么网络中最优的Alternate端口将成为根端口，进入Forwarding状态。因为通过这个Alternate端口连接的网段上必然有个指定端口可以通往根桥。

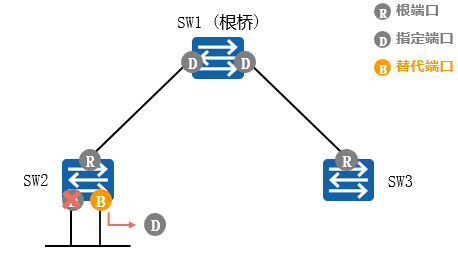

指定端口快速切换

如果网络中一指定端口失效，那么网络中最优的Backup端口将成为指定端口，进入Forwarding状态。因为Backup端口作为指定端口的备份，提供了另一条从根桥到相应网段的备份通路。

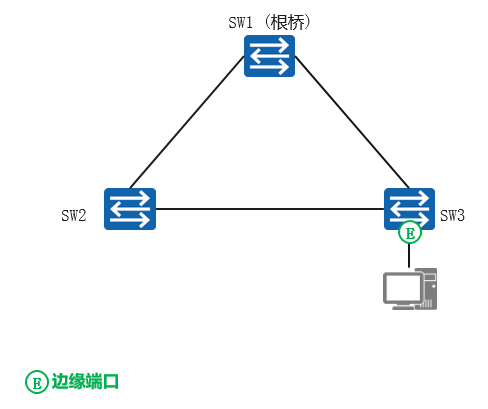

边缘端口 (Edge Port)

• 在RSTP里面，如果某一个端口位于整个网络的边缘，即不再与其他交换设备连接，而是直接与终端设备直连，这种端口可以设置为边缘端口。
• 边缘端口不参与RSTP计算，可以由Discarding直接进入Forwarding状态。
• 但是一旦边缘端口收到配置BPDU，就丧失了边缘端口属性，成为普通STP端口，并重新进行生成树计算，从而引起网络震荡。

Proposal/Agreement机制

• 简称P/A机制。
• RSTP通过P/A机制加快了上游端口进入Forwarding状态的速度。
• 在RSTP中，当一个端口被选举成为指定端口之后,会先进入Discarding状态，再通过P/A机制快速进入Forwarding状态
• 在STP中，该端口至少要等待一个Forward Delay（Learning）时间才会进入到Forwarding状态。

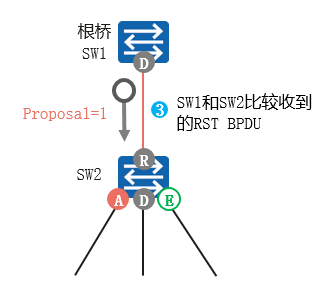

P/A机制详解

• 根桥SW1和SW2之间新添加了一条链路。
• 在当前状态下，SW2的下游端口分别是Alternate端口、指定端口（处于Forwarding状态）和边缘端口

SW1和SW2之间的两个端口都先成为指定端口，发送RST BPDU。

• SW2与SW1互联的端口收到更优的RST BPDU后，马上意识到自己将成为根端口，而不是指定端口，停止发送RST BPDU。
• SW1的指定端口进入Discarding状态，发送Proposal位置位的RST BPSU。

• SW2收到根桥发送来的Proposal位置位的的RST BPDU，开始将自己的所有端口进入同步状态。

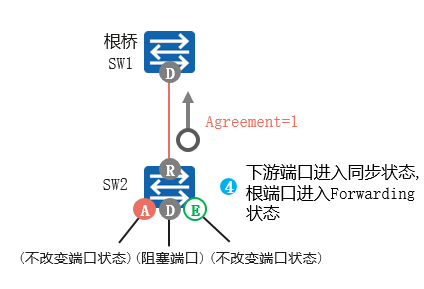

• 各端口同步后，下游端口（除边缘端口）均进入Discarding状态，上游根端口进入Forwarding状态并向SW1返回Agreement位置位的回应RST BPDU。

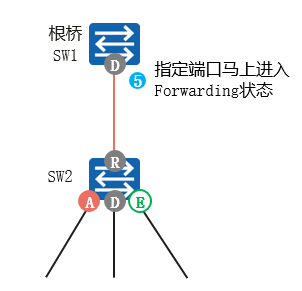

SW1收到的Agreement位置位的RST BPDU是对刚刚自己发出的Proposal的回应，于是指定端口马上进入Forwarding状态。

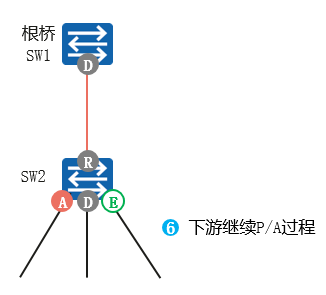

下游设备继续执行P/A协商过程

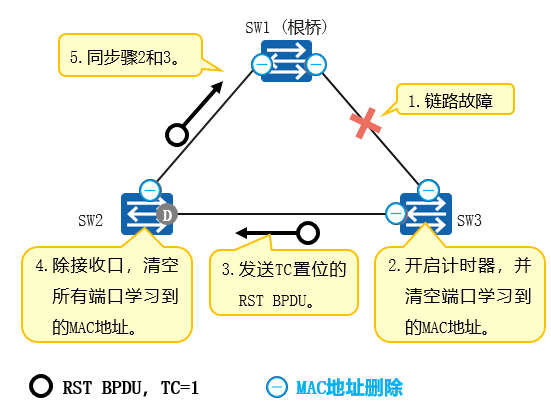

改进点6：拓扑变更机制

在RSTP中检测拓扑是否发生变化只有一个标准：一个非边缘端口迁移到Forwarding状态。

• 一旦检测到拓扑发生变化，将进行如下处理：
  • 为本交换设备的所有非边缘指定端口和根端口启动一个TC While Timer，该计时器值是Hello Time的两倍。在这个时间内，清空所有端口上学习到的MAC地址。
  • 同时，由非边缘指定端口和根端口向外发送RST BPDU，其中TC置位。一旦TC While Timer超时，则停止发送RST BPDU。
  • 其他交换设备接收到RST BPDU后，清空所有端口（除了收到RST BPDU的端口和边缘端口）学习到MAC地址，然后也为自己所有的非边缘指定端口和根端口启动TC While Timer，重复上述过程。
• 如此，网络中就会产生RST BPDU的泛洪。

改进点7：保护功能

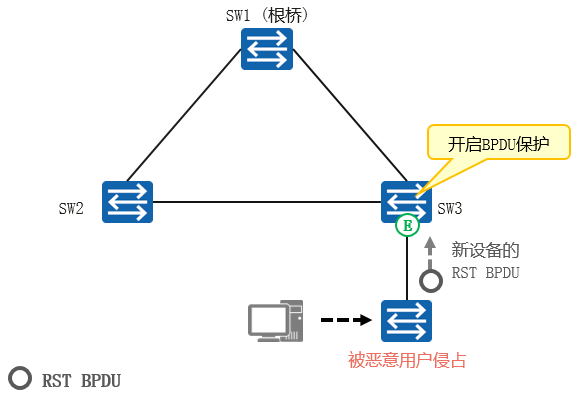

BPDU保护

• 正常情况下，边缘端口不会收到RST BPDU。如果有人伪造RST BPDU恶意攻击交换设备，当边缘端口接收到RST BPDU时，交换设备会自动将边缘端口设置为非边缘端口，并重新进行生成树计算，从而引起网络震荡。
• 交换设备上启动了BPDU保护功能后，如果边缘端口收到RST BPDU，边缘端口将被error-down，但是边缘端口属性不变，同时通知网管系统。

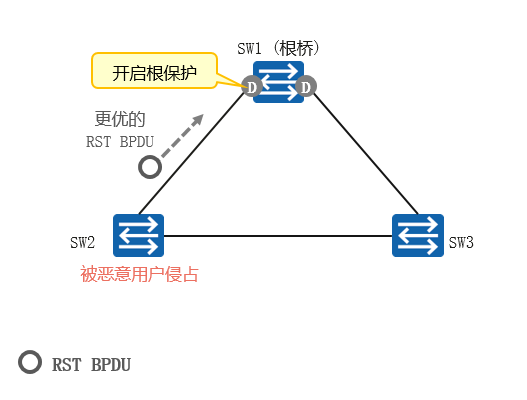

根保护（Root保护）

• 对于启用根保护功能的指定端口，其端口角色只能保持为指定端口。
• 一旦启用根保护功能的指定端口收到优先级更高的RST BPDU时，端口将进入Discarding状态，不再转发报文。经过一段时间（通常为两倍的Forward Delay），如果端口一- 直没有再收到优先级较高的RST BPDU，端口会自动恢复到正常的Forwarding状态。
• 根保护功能确保了根桥的角色不会因为一些网络问题而改变。

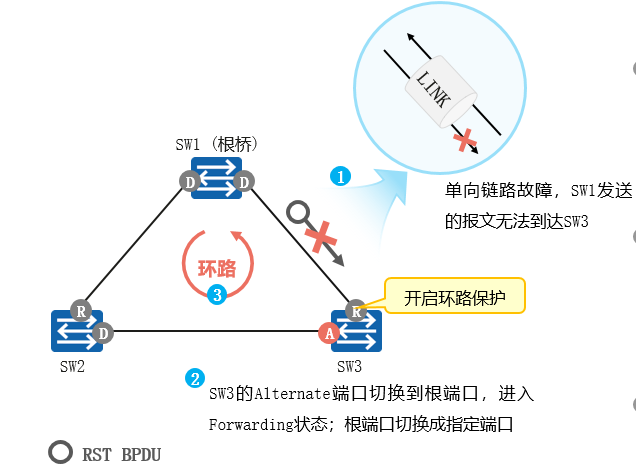

环路保护

• 在启动了环路保护功能后，如果根端口或Alternate端口长时间收不到来自上游设备的BPDU报文时，则向网管发出通知信息（此时根端口会进入Discarding状态，角色切换为指定端口），而Alternate端口则会一直保持在Discarding状态（角色也会切换为指定端口），不转发报文，从而不会在网络中形成环路。
• 直到链路不再拥塞或单向链路故障恢复，端口重新收到BPDU报文进行协商，并恢复到链路拥塞或者单向链路故障前的角色和状态。

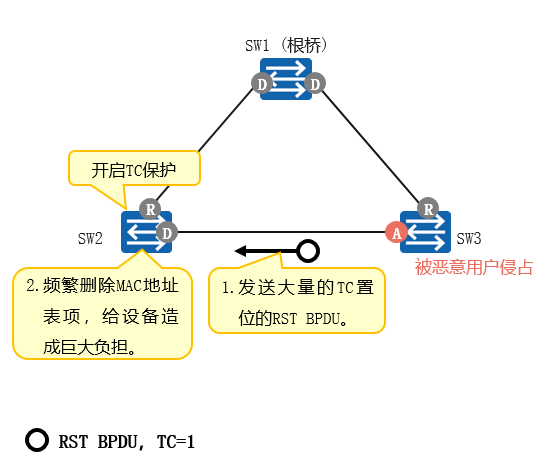

防TC-BPDU攻击

• 启用防TC-BPDU报文攻击功能后，在单位时间内，交换设备处理TC BPDU报文的次数可配置。
• 如果在单位时间内，交换设备在收到TC BPDU报文数量大于配置的阈值，那么设备只会处理阈值指定的次数。
• 对于其他超出阈值的TC BPDU报文，定时器到期后设备只对其统一处理一次。这样可以避免频繁的删除MAC地址表项，从而达到保护设备的目的。

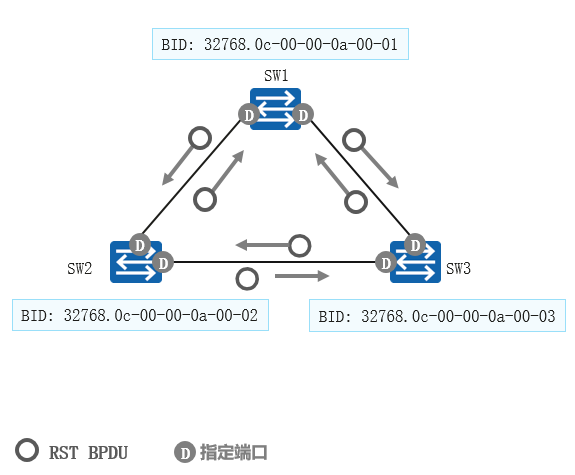

RSTP的工作过程

• 每一台交换机启动RSTP后，都认为自己是“根桥”，并且发送RST BPDU。
• 所有端口都为指定端口，处于Discarding状态。

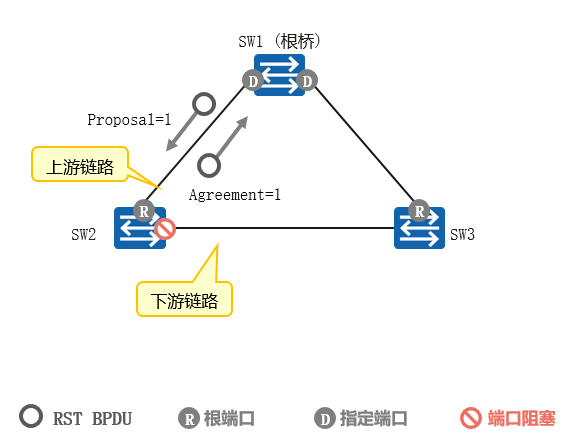

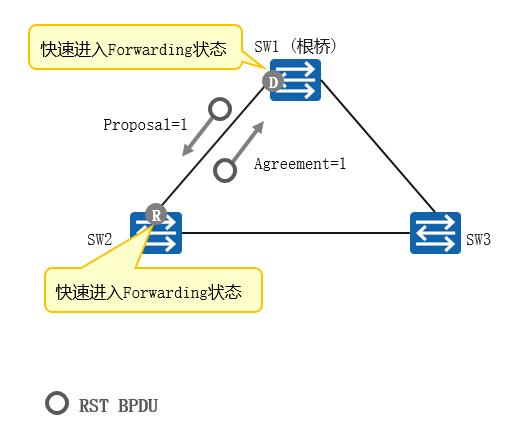

上游链路的设备互联端口通过P/A机制，快速进入转发状态。

• SW2收到更优的RST BPDU后，经比较认为SW1才是当前根桥，此时SW2的端口将成为根端口，而不是指定端口，停止发送RST BPDU。
• SW1的端口进入Discarding状态，发送Proposal位置位的RST BPDU。SW2收到后阻塞除边缘端口以外的所有其他端口（该过程称为同步过程）。
• SW2的各端口同步后，根端口立即进入Forwarding状态，并向SW1返回Agreement位置位的RST BPDU。SW1收到该报文后，会让指定端口立即进入Forwarding状态。

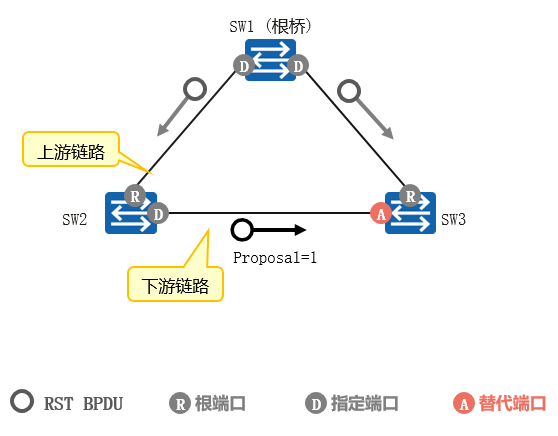

下游链路的设备互联端口会进行新一轮的P/A协商。

• SW2的下游端口设置为指定端口，持续发送Proposal位置位的RST BPDU。
• SW3的下游端口收到该BPDU后，发现不是本设备收到的最优BPDU，则会忽略，不会发送Agreement位置位的RST BPDU。
• SW2的下游端口一直收不到Agreement位置位的回应报文，等待2倍的Forward Delay后，进入转发状态。

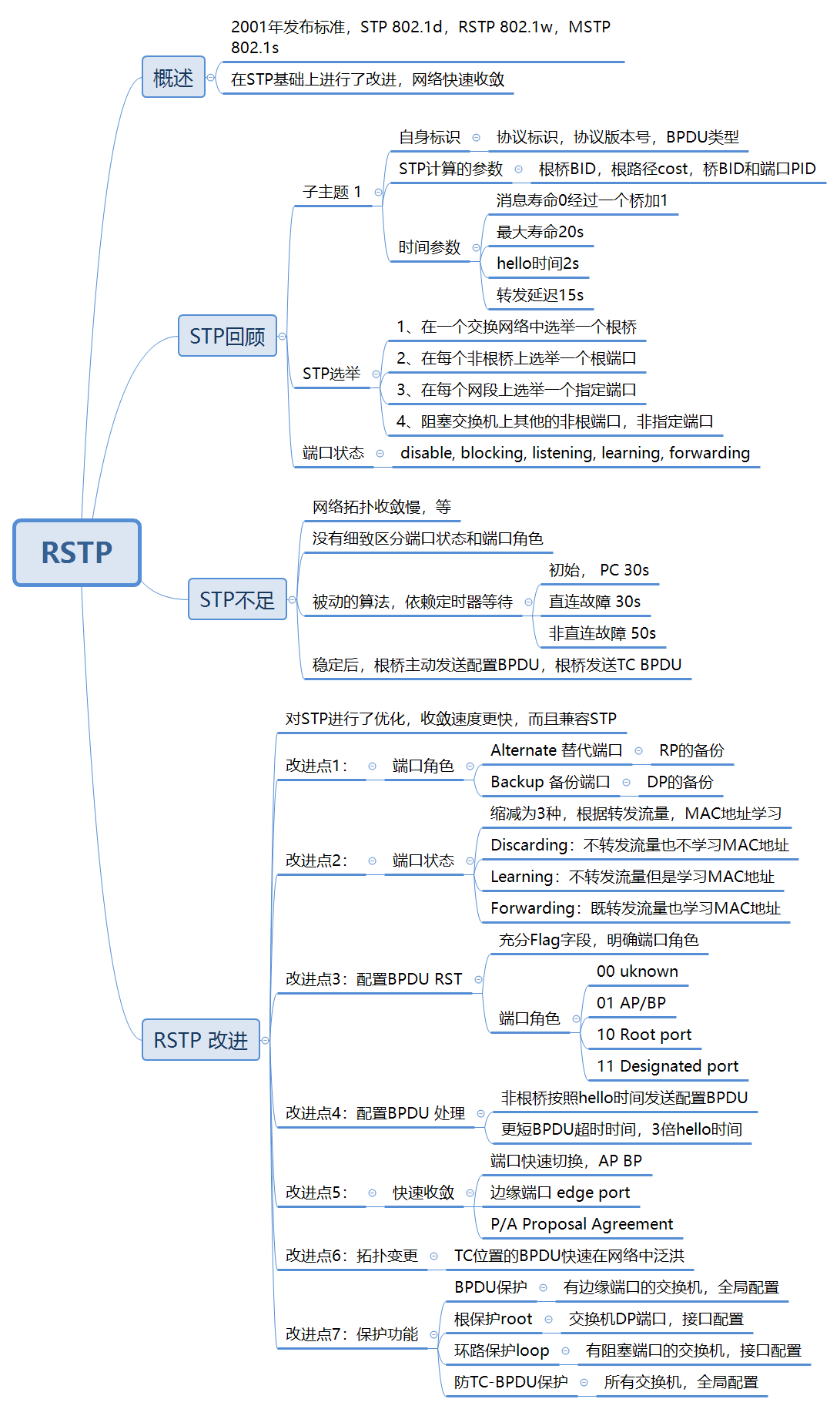

总结图
