网络学习笔记（9）- 路由策略与控制

路由控制概述

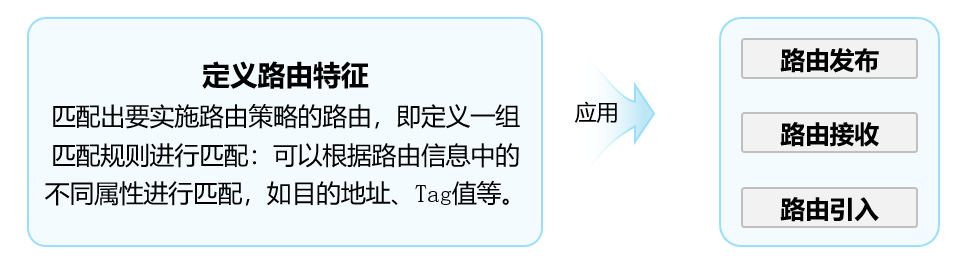

路由控制可以通过路由策略（Route-Policy）实现，路由策略应用灵活而广泛，有以下几种常见方式：

• 控制路由的发布：通过路由策略对发布的路由进行过滤，只发布满足条件的路由。
• 控制路由的接收：通过路由策略对接收的路由进行过滤，只接收满足条件的路由。
• 控制路由的引入：通过路由策略控制从其他路由协议引入的路由条目，只有满足条件的路由才会被引入。

路由控制工具

匹配工具1

访问控制列表（Access Control List，ACL）是一个匹配工具，能够对报文及路由进行匹配和区分。

ACL由若干条permit或deny语句组成。每条语句就是该ACL的一条规则，每条语句中的permit或deny就是与这条规则相对应的处理动作。

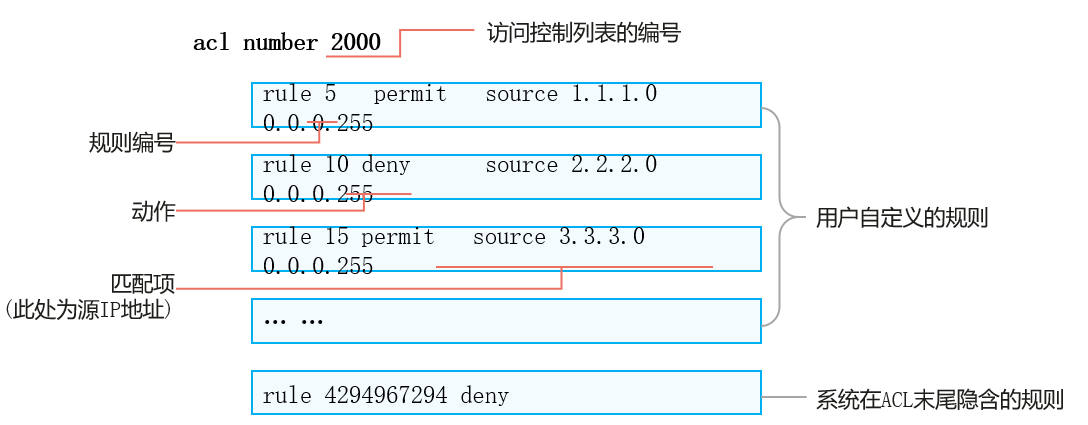

ACL的组成：

• ACL编号：在网络设备上配置ACL时，每个ACL都需要分配一个编号，称为ACL编号，用来标识ACL。不同分类的ACL编号范围不同，这个后面具体讲。
• 规则：前面提到了，一个ACL通常由若干条“permit/deny”语句组成，每条语句就是该ACL的一条规则。
• 规则编号：每条规则都有一个相应的编号，称为规则编号，用来标识ACL规则。可以自定义，也可以系统自动分配。ACL规则的编号范围是0～4294967294，所有规则均按照规则编号从小到大进行排序。
• 动作：每条规则中的permit或deny，就是与这条规则相对应的处理动作。permit指“允许”，deny指“拒绝”，但是ACL一般是结合其他技术使用，不同的场景，处理动作的含义也有所不同。
  • 比如：ACL如果与流量过滤技术结合使用（即流量过滤中调用ACL），permit就是“允许通行”的意思，deny就是“拒绝通行”的意思。

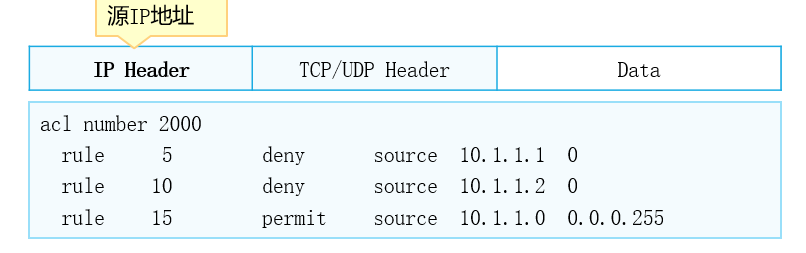

• 匹配项：ACL定义了极其丰富的匹配项。例子中体现的源地址，ACL还支持很多其他规则匹配项。例如，二层以太网帧头信息（如源MAC、目的MAC、以太帧协议类型）、三层报文信息（如目的地址、协议类型）以及四层报文信息（如TCP/UDP端口号）等。

通配符

通配符是一个32比特长度的数值，用于指示IP地址中哪些比特位需要严格匹配，哪些比特位无需匹配。

通配符通常采用类似网络掩码的点分十进制形式表示，但是含义却与网络掩码完全不同。

当进行IP地址匹配的时候，后面会跟着32位掩码位，这32位称为通配符。

通配符，也是点分十进制格式，换算成二进制后，“0”表示“匹配”，“1”表示“不匹配”。通配符中的1或者0可以不连续。

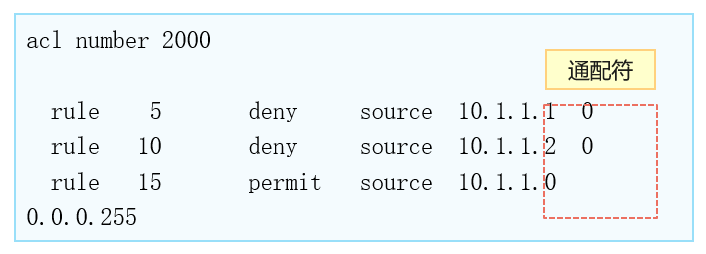

具体看下这2条规则：

• rule 5: 拒绝源IP地址为10.1.1.1报文通过——因为通配符为全0，所以每一位都要严格匹配，因此匹配的是主机IP地址10.1.1.1；

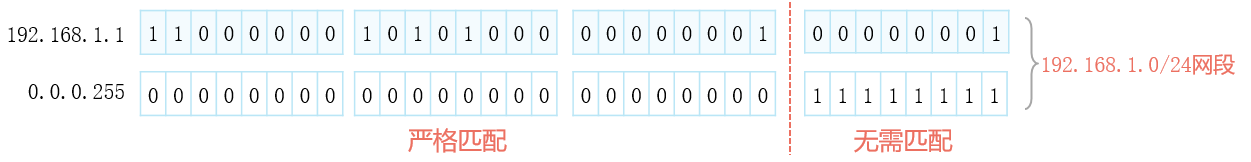

• rule 15:允许源IP地址为10.1.1.0/24网段地址的报文通过——因为通配符：0.0.0.11111111，后8位为1，表示不关心，因此10.1.1.xxxxxxxx 的后8位可以为任意值，所以匹配的是10.1.1.0/24网段。

例子：如果要精确匹配192.168.1.1/24这个IP地址对应的网段地址，通配符是多少？

• 可以得出：网络位需要严格匹配，主机位无所谓，因此通配符为“0.0.0.255”。

两个特殊的通配符：

• 当通配符全为0来匹配IP地址时，表示精确匹配某个IP地址；
• 当通配符全为1来匹配0.0.0.0地址时，表示匹配了所有IP地址。

ACL的分类与基本ACL

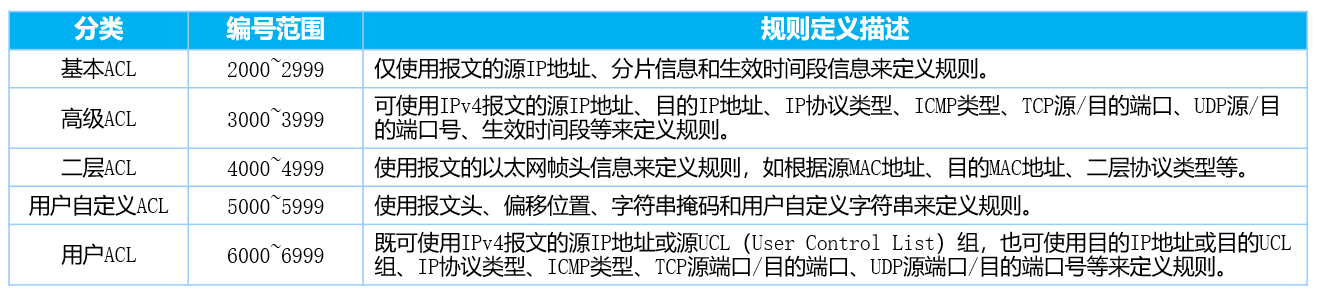

基于ACL规则定义方式的划分

ACL的匹配机制

ACL的匹配机制概括来说就是：

• 配置ACL的设备接收报文后，会将该报文与ACL中的规则逐条进行匹配，如果不能匹配上，就会继续尝试去匹配下一条规则。
• 一旦匹配上，则设备会对该报文执行这条规则中定义的处理动作，并且不再继续尝试与后续规则匹配。

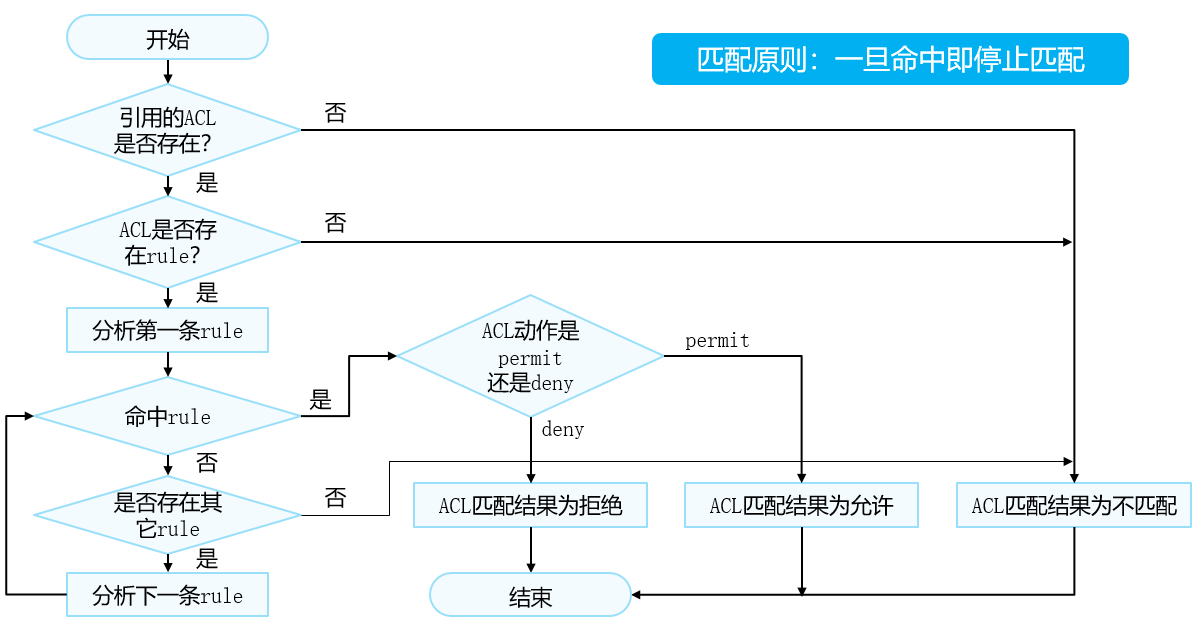

匹配流程：首先系统会查找设备上是否配置了ACL。

• 如果ACL不存在，则返回ACL匹配结果为：不匹配。
• 如果ACL存在，则查找设备是否配置了ACL规则。
  • 如果规则不存在，则返回ACL匹配结果为：不匹配。
  • 如果规则存在，则系统会从ACL中编号最小的规则开始查找。
    • 如果匹配上了permit规则，则停止查找规则，并返回ACL匹配结果为：匹配（允许）。
    • 如果匹配上了deny规则，则停止查找规则，并返回ACL匹配结果为：匹配（拒绝）。
    • 如果未匹配上规则，则继续查找下一条规则，以此循环。如果一直查到最后一条规则，报文仍未匹配上，则返回ACL匹配结果为：不匹配。

从整个ACL匹配流程可以看出，报文与ACL规则匹配后，会产生两种匹配结果：“匹配”和“不匹配”。

• 匹配（命中规则）：指存在ACL，且在ACL中查找到了符合匹配条件的规则。不论匹配的动作是“permit”还是“deny”，都称为“匹配”，而不是只是匹配上permit规则才算“匹配”。
• 不匹配（未命中规则）：指不存在ACL，或ACL中无规则，再或者在ACL中遍历了所有规则都没有找到符合匹配条件的规则。以上三种情况，都叫做“不匹配”。

匹配原则：一旦命中即停止匹配。

配置顺序（config模式）

系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配。

一条ACL可以由多条“deny或permit”语句组成，每一条语句描述一条规则，这些规则可能存在包含关系，也可能有重复或矛盾的地方，因此ACL的匹配顺序是十分重要的。

华为设备支持两种匹配顺序：自动排序（auto模式）和配置顺序（config模式）。缺省的ACL匹配顺序是config模式。

• 自动排序，是指系统使用“深度优先”的原则，将规则按照精确度从高到低进行排序，并按照精确度从高到低的顺序进行报文匹配。
• 配置顺序，系统按照ACL规则编号从小到大的顺序进行报文匹配，规则编号越小越容易被匹配。——这个就是前面提到的匹配顺序。
  • 如果后面又添加了一条规则，则这条规则会被加入到相应的位置，报文仍然会按照从小到大的顺序进行匹配。

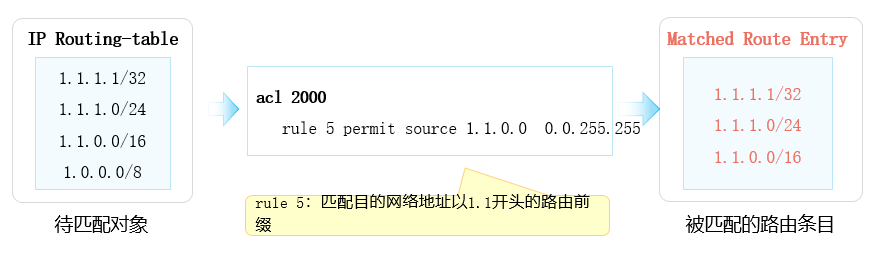

注意：ACL技术总是与其他技术结合在一起使用的，因此，所结合的技术不同，“允许 (permit)”及“拒绝 (deny)”的实际作用也会不同。例如，当ACL技术与路由过滤技术结合使用时，permit就是“匹配该条路由条目”的意思，deny就是“不匹配该条路由条目”的意思。

匹配工具2

IP前缀列表

IP前缀列表（IP-Prefix List）是将路由条目的网络地址、掩码长度作为匹配条件的过滤器，可在各路由协议发布和接收路由时使用。

不同于ACL，IP-Prefix List能够同时匹配IP地址前缀长度以及掩码长度，增强了匹配的精确度。

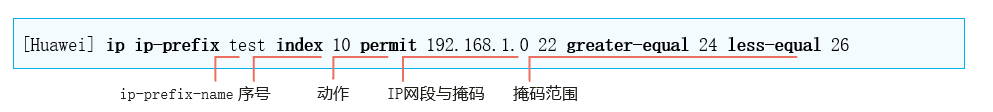

• ip-prefix-name：地址前缀列表名称
• 序号：本匹配项在地址前缀列表中的序号，匹配时根据序号从小到大进行顺序匹配
• 动作：permit/deny，地址前缀列表的匹配模式为允许/拒绝，表示匹配/不匹配
• IP网段与掩码：匹配路由的网络地址，以及限定网络地址的前多少位需严格匹配

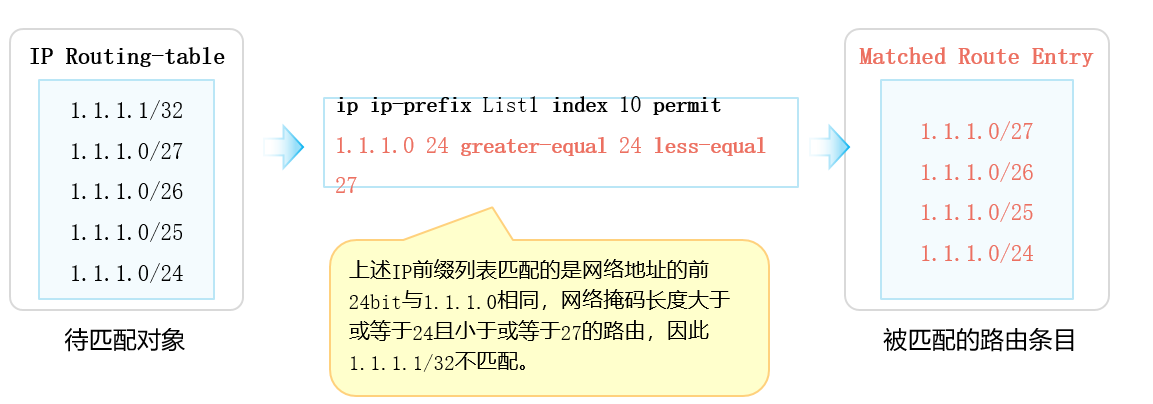

• 掩码范围：匹配路由前缀长度，掩码长度的匹配范围 mask-length<=greater-equal-value<=less-equal-value

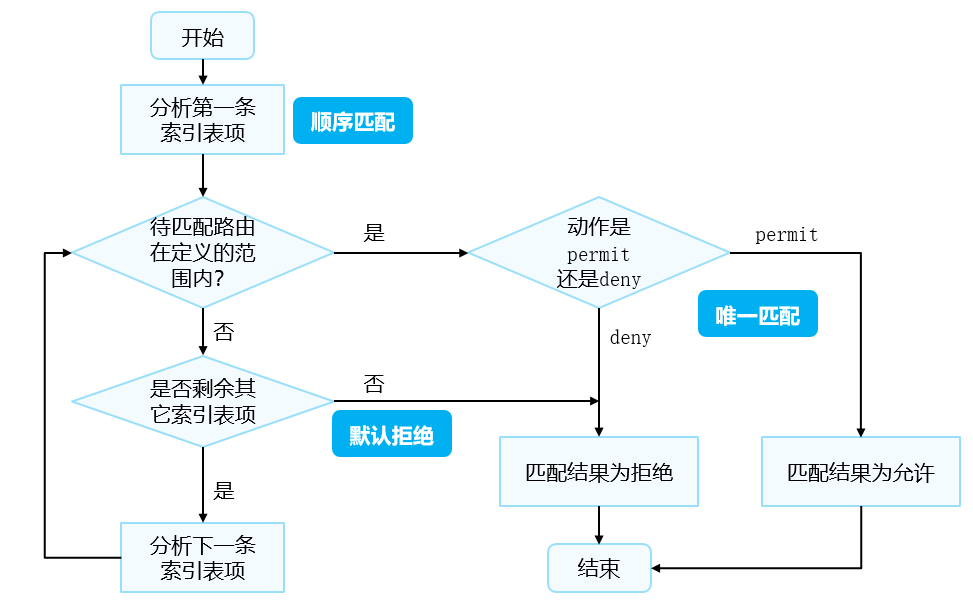

IP-Prefix的匹配机制

策略工具

Filter-Policy

Filter-Policy（过滤-策略）是一个很常用的路由信息过滤工具，能够对接收、发布、引入的路由进行过滤，可应用于IS-IS、OSPF、BGP等协议。

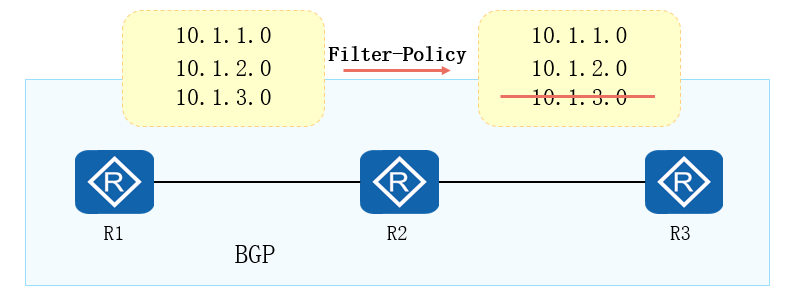

如图所示，R1、R2、R3之间运行BGP路由协议，路由在各个设备之间传递，当需要根据实际需求过滤某些路由信息的时候可以使用Filter-Policy实现。

OSPF中使用Filter-Policy

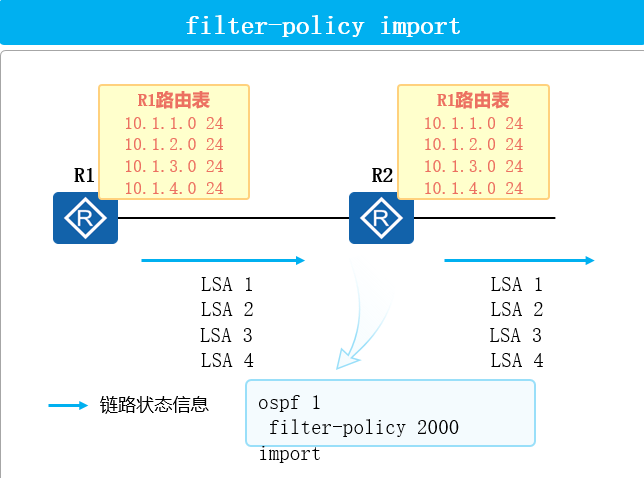

filter-policy import命令对接收的路由设置过滤策略，只有通过过滤策略的路由才被添加到路由表中，没有通过过滤策略的路由不会被添加进路由表，但不影响对外发布出去。

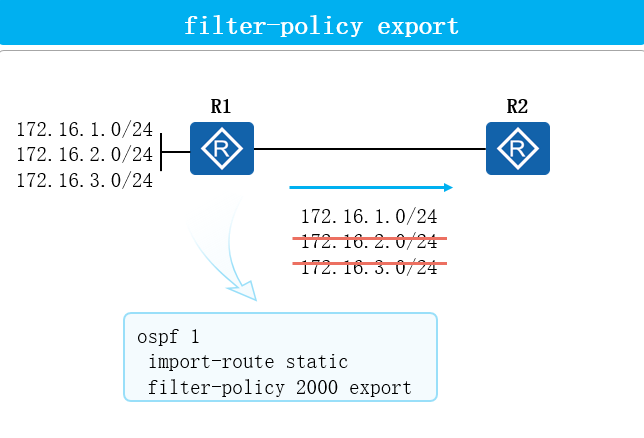

OSPF通过命令import-route引入外部路由后，为了避免路由环路的产生，通过filter-policy export命令对引入的路由在发布时进行过滤，只将满足条件的外部路由转换为Type5 LSA（AS-external-LSA）并发布出去。

IS-IS中使用Filter-Policy

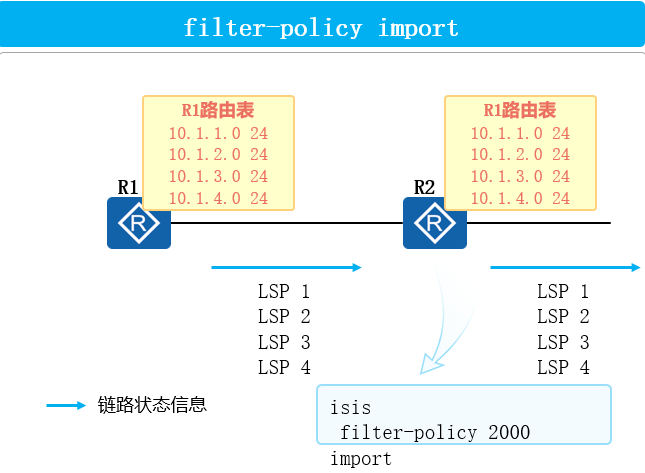

与OSPF相似，filter-policy import命令只会对本地的路由表产生影响，不会将匹配的路由加入到路由表，不会影响本地设备的LSP的扩散和LSDB的同步。

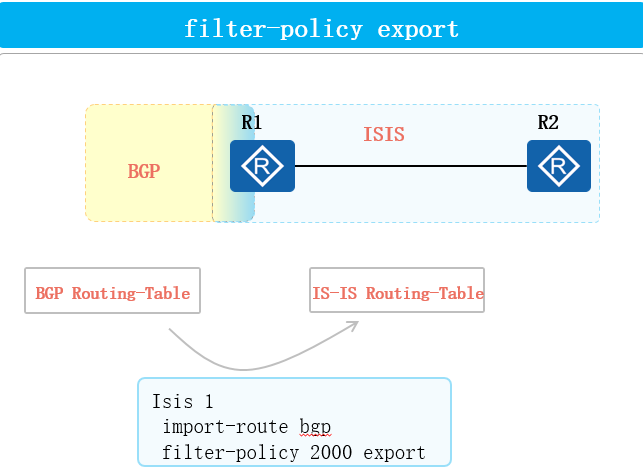

当网络中同时部署了IS-IS和其他路由协议时，如果已经在边界设备上引入其他路由协议的路由，缺省情况下，该设备将把引入的全部外部路由发布给IS-IS邻居。如果只希望将引入的部分外部路由发布给邻居，可以使用filter-policy export命令实现。

BGP中使用Filter-Policy

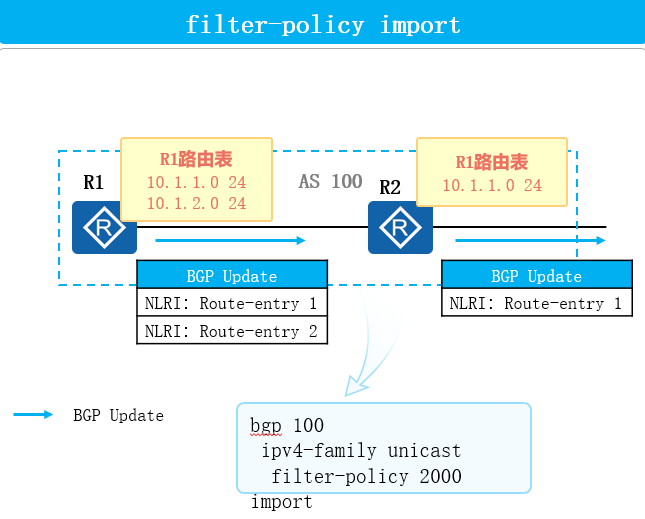

使用filter-policy import命令可以对BGP设备全局接收的路由进行过滤，决定是否将路由添加到BGP路由表中。

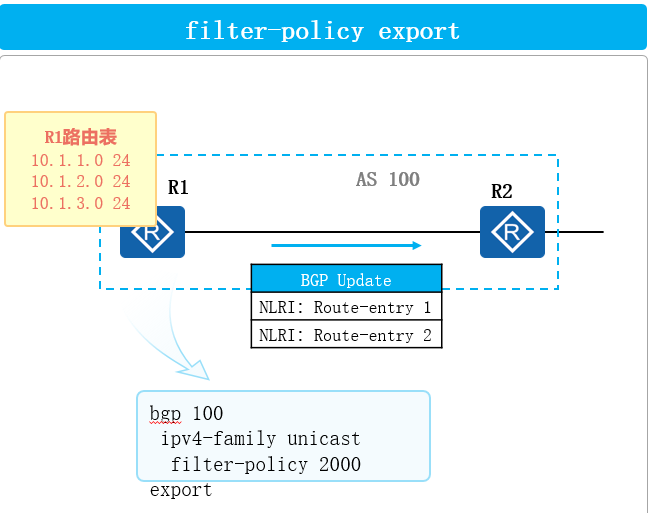

使用filter-policy export命令可以将对外发布的路由进行过滤，只有通过过滤的路由才能加入BGP本地路由表，并被BGP发布。

Route-Policy

Route-Policy是一个策略工具，用于过滤路由信息，以及为过滤后的路由信息设置路由属性。

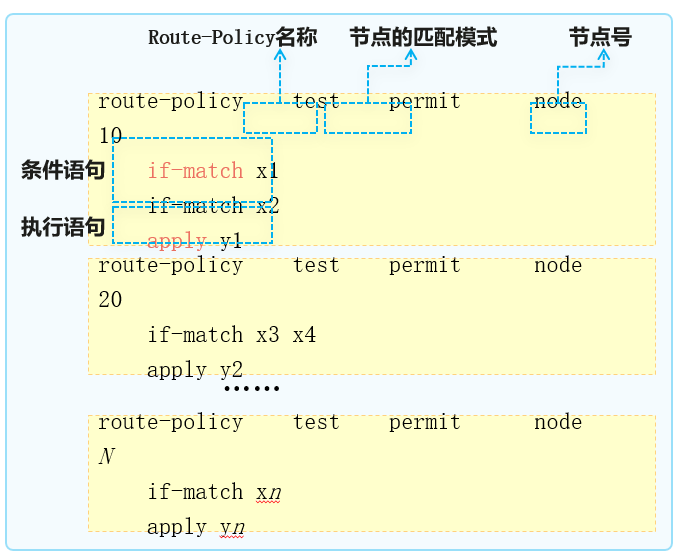

一个Route-Policy由一个或多个节点（Node）构成，每个节点都可以是一系列条件语句（匹配条件）以及执行语句（执行动作）的集合，这些集合按照编号从小到大的顺序排列。

一个Route-Policy由一个或多个节点构成，每个节点包括多个if-match和apply子句。

• permit或deny：指定Route-Policy节点的匹配模式为允许或拒绝。
• node：指定Route-Policy的节点号。整数形式，取值范围是0～65535。
• if-match子句：定义该节点的匹配条件。
• apply子句：定义针对被匹配路由执行的操作。

路由策略使用不同的匹配条件和匹配模式选择路由和改变路由属性。

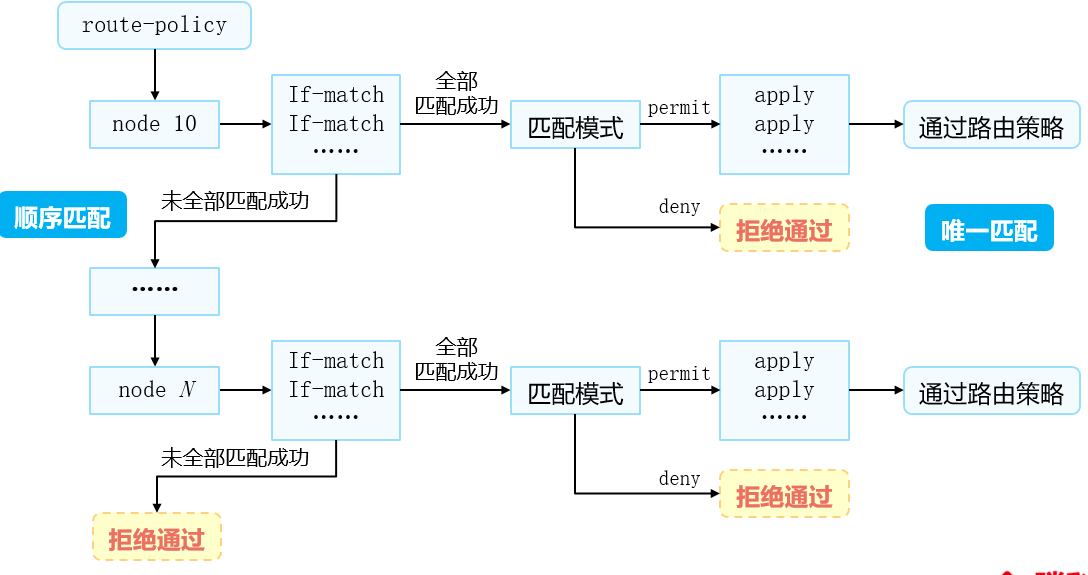

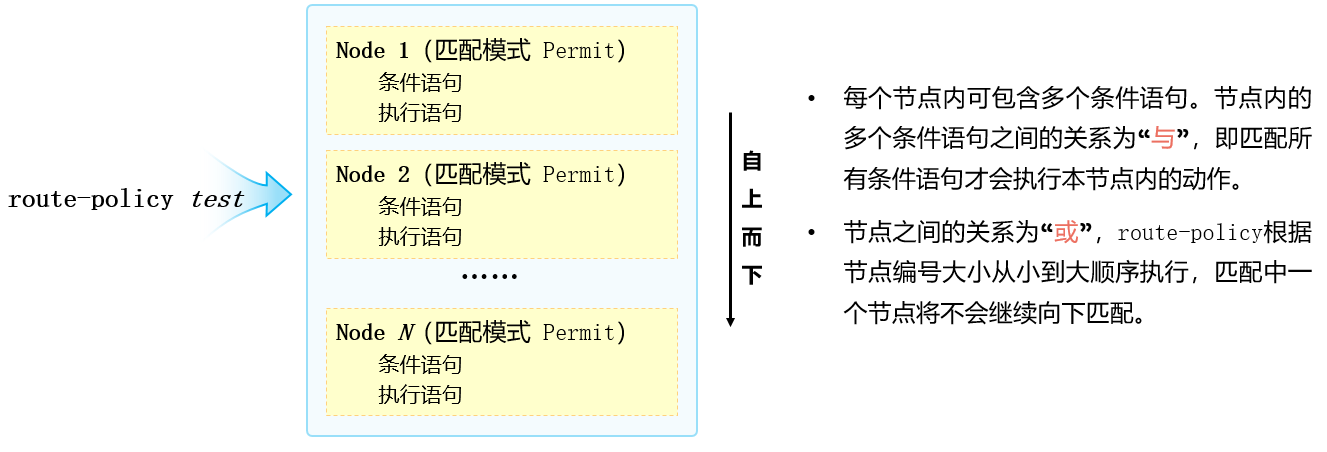

一个路由策略中包含N（N>=1）个节点（Node）。路由进入路由策略后，按节点序号从小到大依次检查各个节点是否匹配。匹配条件由If-match子句定义。

• 当路由与该节点的所有If-match子句都匹配成功后，进入匹配模式选择，不再匹配其他节点。匹配模式分permit和deny两种：
  • permit：路由将被允许通过，并且执行该节点的apply子句对路由信息的一些属性进行设置。
  • deny：路由将被拒绝通过。
• 当路由与该节点的任意一个If-match子句匹配失败后，进入下一节点。如果和所有节点都匹配失败，路由信息将被拒绝通过。

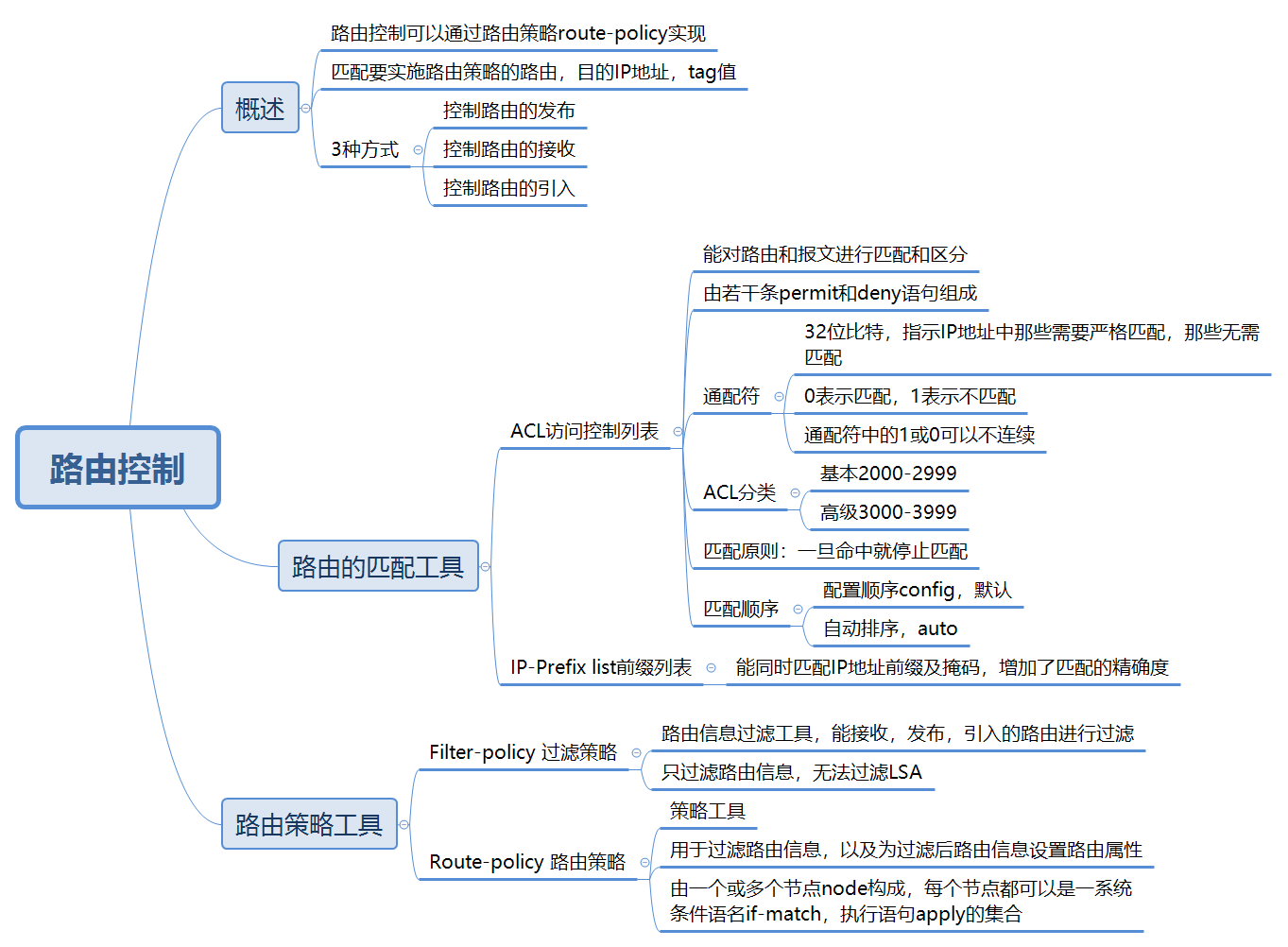

总结图
