网络学习笔记（5）- IS-IS 工作原理

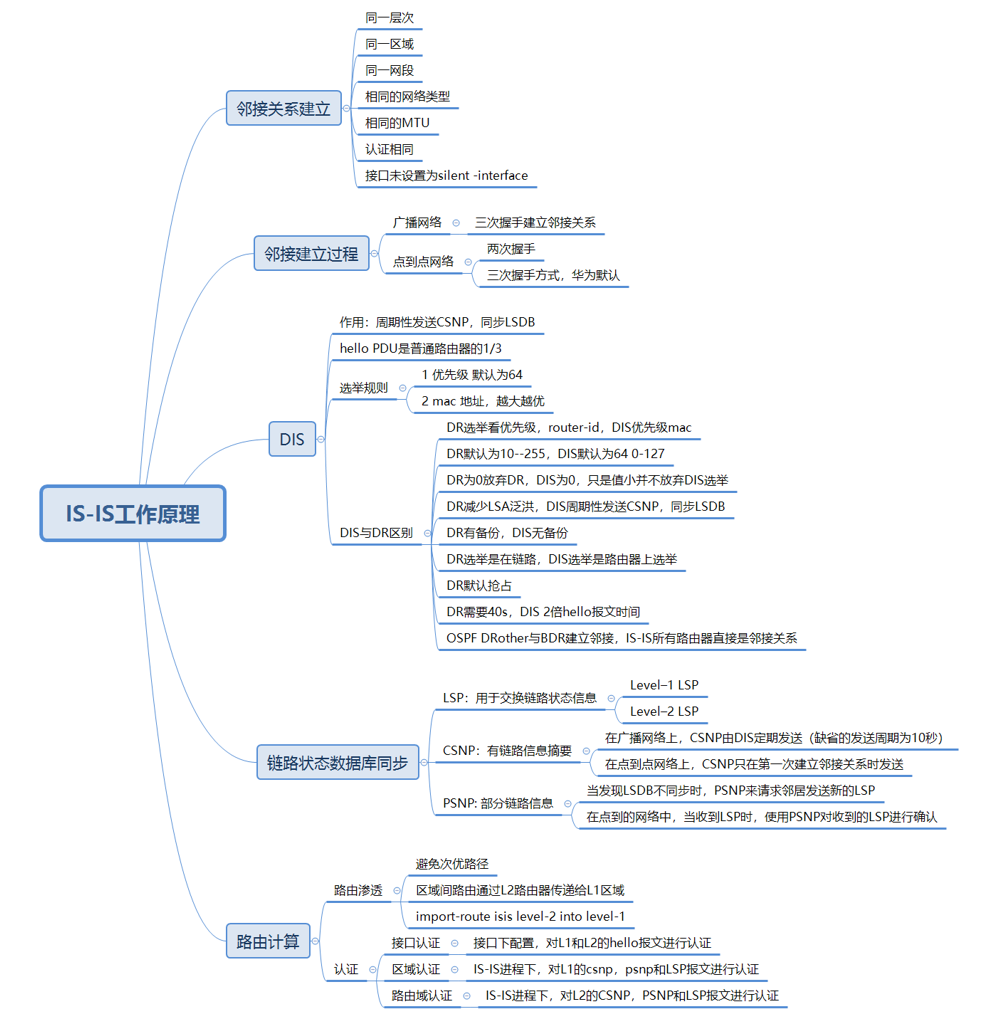

IS-IS邻接关系建立的原则

• 同一层次
• 同一区域
• 同一网段
• 相同网络类型 P2P broadcast
• 相同的mtu 值
• 认证相同
• 接口未被设置为silent，在 P2P网络中 ，system-id 长度要一致，最大区域地址数要相同

由于IS-IS是直接运行在数据链路层上的协议，并且最早设计是给CLNP使用的，IS-IS邻接关系的形成与IP地址无关。但在实际的部署中，在IP网络上运行IS-IS时，需要检查对方的IP地址的。如果接口配置了从IP，那么只要双方有某个IP（主IP或者从IP）在同一网段，就能建立邻接，不一定要主IP相同。

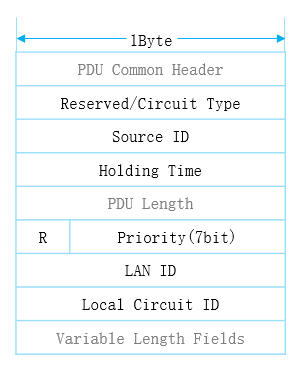

IIH

IIH报文用于建立和维持邻接关系，广播网络中的Level-1 IS-IS路由器使用Level-1 LAN IIH；广播网络中的Level-2 IS-IS路由器使用Level-2 LAN IIH；点到点网络中则使用P2P IIH。

• Reserved/Circuit Type：表示路由器的类型（01表示L1，10表示L2，11表示L1/L2）。
• Source ID ：发出Hello报文的路由器的System ID。
• Holding Time ： 保持时间。在此时间内如果没有收到邻接发来的Hello报文，则中止已建立的邻接关系。
• Priority ：选举DIS的优先级，取值范围为0～127。数值越大，优先级越高。该字段只在广播网中的Hello消息(LAN IIH消息)携带；点到点网络的Hello消息(P2P IIH消息)没有此字段，也没有此字段之前的R保留位。
• LAN ID ： 包括DIS的System ID和伪节点ID。该字段只在广播网中的Hello消息(LAN IIH消息)携带；点到点网络的Hello消息(P2P IIH消息)没有此字段。
• Local Circuit ID ：本地链路ID。该字段只在点到点网络的Hello消息(P2P IIH消息)携带；广播网中的Hello消息(LAN IIH消息)没有此字段。

邻接建立过程

广播网络

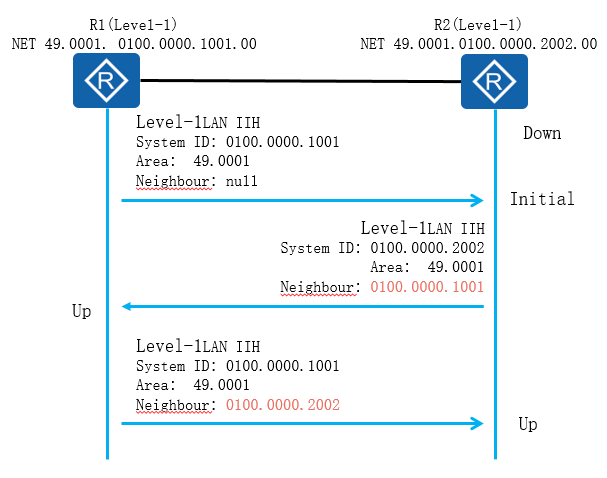

R1及R2通过千兆以太接口互联，这两台直连的Level-1路由器建立邻接关系的过程如下：

1. 在Down状态下，R1组播发送Level-1 LAN IIH，此报文中邻接列表为空。
2. R2收到此报文后，将邻接状态标识为Initial。然后，R2再向R1回复Level-1 LAN IIH ，此报文中标识R1为R2的邻接。
3. R1收到此报文后，将自己与R2的邻接状态标识为Up。然后R1再向R2发送一个标识R2为R1邻接的Level-1 LAN IIH 。
4. R2收到此报文后，将自己与R1的邻接状态标识为Up。这样，两个路由器成功建立了邻接关系。
5. 广播网络中需要选举DIS，在邻接关系建立后，路由器会等待两个Hello报文间隔，再进行DIS的选举。

• Level-1 IIH和Level-2 IIH发送的组播地址分别为01-80-C2-00-00-14、01-80-C2-00-00-15。
• Down：邻接关系的初始状态。
• Initial：收到IIH，但是报文中的邻接列表未包含路由器自身的System ID。
• UP：收到IIS，且邻接列表中包含路由器自身的System ID。

点到点网络

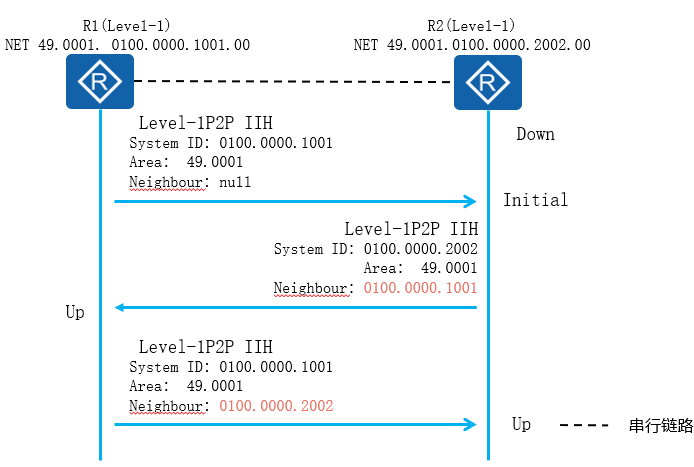

点到点网络中，邻接关系的建立使用两次握手方式：只要路由器收到对端发来的Hello报文，就单方面宣布邻接为Up状态，建立邻接关系。

两次握手机制存在明显的缺陷，华为设备在点到点网络中使用IS-IS时，默认使用三次握手建立邻接关系。此方式通过三次发送P2P IIH最终建立起邻接关系。

IS-IS和OSPF关于邻接关系的区别

• IS-IS两个邻居路由器只要相互交换HELLO数据包就认为相互形成了邻接关系；而OSPF中，两台路由器进入2-Way状态则认为形成了邻接关系，但是只要进入Full状态才被认为进入完全邻接关系。
• IS-IS中，优先级为0的路由器亦然可以参与DIS选举；而OSPF汇总优先级为0表示不参与选举。
• IS-IS中，DIS是基于抢占的；OSPF中DR/BDR已经选举不得抢占。

DIS

广播网络

在广播网络中，IS-IS需要在所有的路由器中选举一个路由器作为DIS（Designated Intermediate System）。

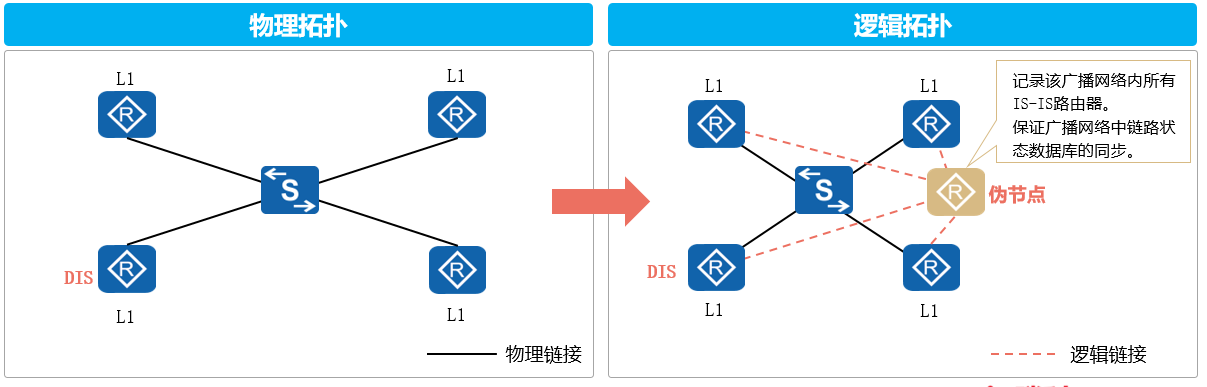

DIS用来创建和更新伪节点（Pseudonodes），并负责生成伪节点的LSP，用来描述这个网络上有哪些网络设备。伪节点是用来模拟广播网络的一个虚拟节点，并非真实的路由器。在IS-IS中，伪节点用DIS的System ID和Circuit ID（非0值）标识。

在伪节点LSP中，只包含邻接信息而不包含路由信息。

OSPF协议中的 DR 与 ISIS协议的DIS 的区别

• DR 选举先看优先级，再比较 router-id ,DIS 先看优先级，再比较 mac 地址
• DR 默认为1，取值范围为 0-255，DIS 默认为64，取值范围为 0-127，
• DR 的值为 0 ，代表放弃 DR 选取，DIS 的值为 0 ，只是值小，并不放弃DIS 选举
• DR 主要为了减少LSA 泛洪，DIS是为周期发送CSNP，同步LSDB
• DR 有备份的设备 BDR ，DIS 没有备份的 DIS
• DR 的选举是在链路上选举的，DIS 的选举分为 Level-1 和Level-2，在路由器上选举
• DR 默认不开启抢占， DIS 默认抢占
• OSPF选举DR/BDR需要waiting time达40秒，过程也较为复杂，而ISIS选举DIS等待两个Hello报文间隔就可以，简单快捷
• 选举完成后，ISIS网络链路内所有的路由器之间都建立的是邻接关系。OSPF中DRothers只与DR/BDR形成full邻接关系， DRothers之间只有2-way的关系。

链路状态数据库同步

LSP

IS-IS链路状态报文LSP用于交换链路状态信息。LSP分为两种：Level–1 LSP和Level–2 LSP。Level–1 LSP由Level-1路由器传送，Level–2 LSP由Level-2路由器传送，Level-1-2路由器则可传送以上两种LSP。

两类LSP有相同的报文格式。

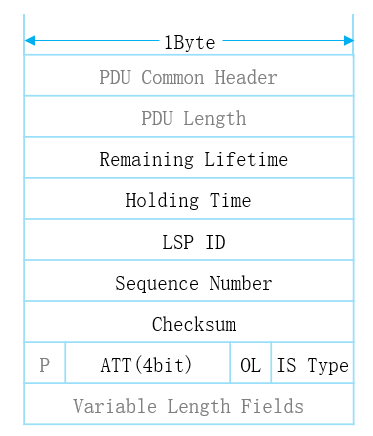

• Remaining Lifetime : LSP的生存时间，以秒为单位。
• LSP ID:由三部分组成，System ID、伪节点ID和LSP分片后的编号。
• Sequence Number: LSP的序列号。在路由器启动时所发送的第一个LSP报文中的序列号为1，以后当需要生成新的LSP时，新LSP的序列号在前一个LSP序列号的基础上加1。更高的序列号意味着更新的LSP。
• Checksum ： LSP的校验和。
• ATT（Attachment）：由Level-1-2路由器产生，用来指明始发路由器是否与其它区域相连。虽然此标志位也存在于Level-1和Level-2的LSP中，但实际上此字段只和Level-1-2路由器始发的L1 LSP有关。
• OL（LSDB Overload，1bit）：过载标志位。设置了过载标志位的LSP虽然还会在网络中扩散，但是在计算通过超载路由器的路由时不会被采用。即对路由器设置过载位后，其它路由器在进行SPF计算时不会考虑这台路由器。当路由器内存不足时，系统自动在发送的LSP报文中设置过载标志位。
• IS Type(2bit)：生成LSP的路由器的类型。用来指明是Level-1还是Level-2路由器（01表示Level-1，11表示Level-2）。

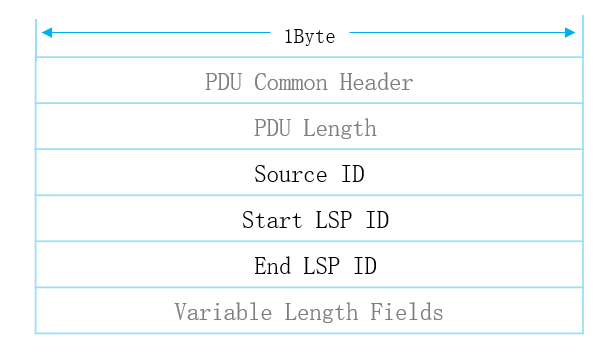

CSNP

CSNP包含该设备LSDB中所有的LSP摘要，路由器通过交互 CSNP来判断是否需要同步LSDB。

• 在广播网络上，CSNP由DIS定期发送（缺省的发送周期为10秒）。
• 在点到点网络上，CSNP只在第一次建立邻接关系时发送。

• Source ID：发出CSNP报文的路由器的System ID。
• Start LSP：CSNP报文中第一个LSP的ID值。
• End LSP ID：CSNP报文中最后一个LSP的ID值。

PSNP

PSNP只包含部分LSP的摘要信息（与CSNP不同）：

• 当发现LSDB不同步时，PSNP来请求邻居发送新的LSP。
• 在点到的网络中，当收到LSP时，使用PSNP对收到的LSP进行确认。

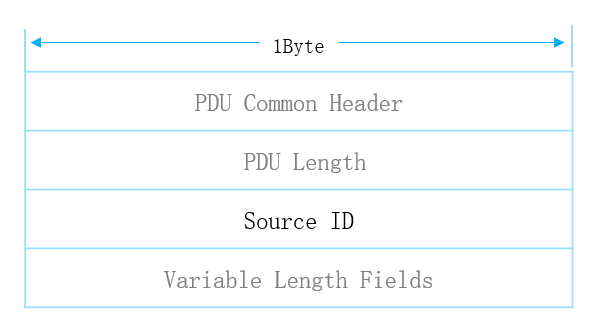

Source ID：发出PSNP报文的路由器的System ID。

广播网络中LSP的同步过程

广播网络中新加入路由器与DIS同步LSDB数据库的过程：

1. 新加入的路由器R3首先发送IIH报文，与该广播域中的路由器建立邻接关系。建立邻接关系之后，R3等待LSP刷新定时器超时，然后将自己的LSP发往组播地址（Level-1：01-80-C2-00-00-14；Level-2：01-80-C2-00-00-15）。这样网络上所有的邻接都将收到该LSP。
2. 该网段中的DIS会把收到R3的LSP加入到LSDB中，并等待CSNP报文定时器超时并发送CSNP报文。
3. R3收到DIS发来的CSNP报文，对比自己的LSDB数据库，然后向DIS发送PSNP报文请求自己没有的LSP。
4. DIS收到该PSNP报文请求后向R3发送对应的LSP进行LSDB的同步。

点到点网络中LSP的同步过程

点到点网络上LSDB数据库的同步过程：

• R1先与R2建立邻接关系。
• 建立邻接关系之后，R1与R2会先发送CSNP给对端设备。如果对端的LSDB与CSNP没有同步，则发送PSNP请求索取相应的LSP。

假设R2向R1索取相应的LSP。

1. R1发送R2请求的LSP的同时启动LSP重传定时器，并等待R2发送的PSNP作为收到LSP的确认。
2. 如果在接口LSP重传定时器超时后，R1没有收到R2发送的PSNP报文作为应答。
3. 则R1重新发送该LSP。
4. R2收到LSP后，发送PSNP进行确认。

LSP的处理机制

IS-IS通过交互LSP实现链路状态数据库同步，路由器收到LSP后，按照以下原则处理：

• 若收到的LSP比本地LSP的更优，或者本地没有收到的LSP：
  • 在广播网络中：将其加入数据库，并组播发送新的LSP。
  • 在点到点网络中：将其加入数据库，并发送PSNP报文来确认收到此LSP，之后将这新的LSP发送给除了发送该LSP的邻居以外的邻居。

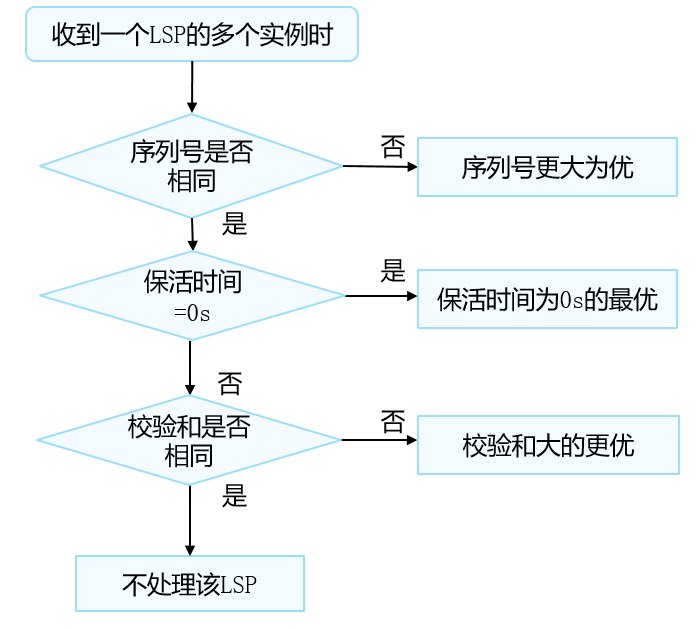

若收到的LSP和本地LSP无法比较出优劣，则不处理该LSP。

LSP产生的原因，IS-IS路由域内的所有路由器都会产生LSP，以下事件会触发一个新的LSP：

• 邻接Up或Down
• IS-IS相关接口Up或Down
• 引入的IP路由发生变化
• 区域间的IP路由发生变化
• 接口被赋了新的metric值
• 周期性更新（刷新间隔15min）

路由计算

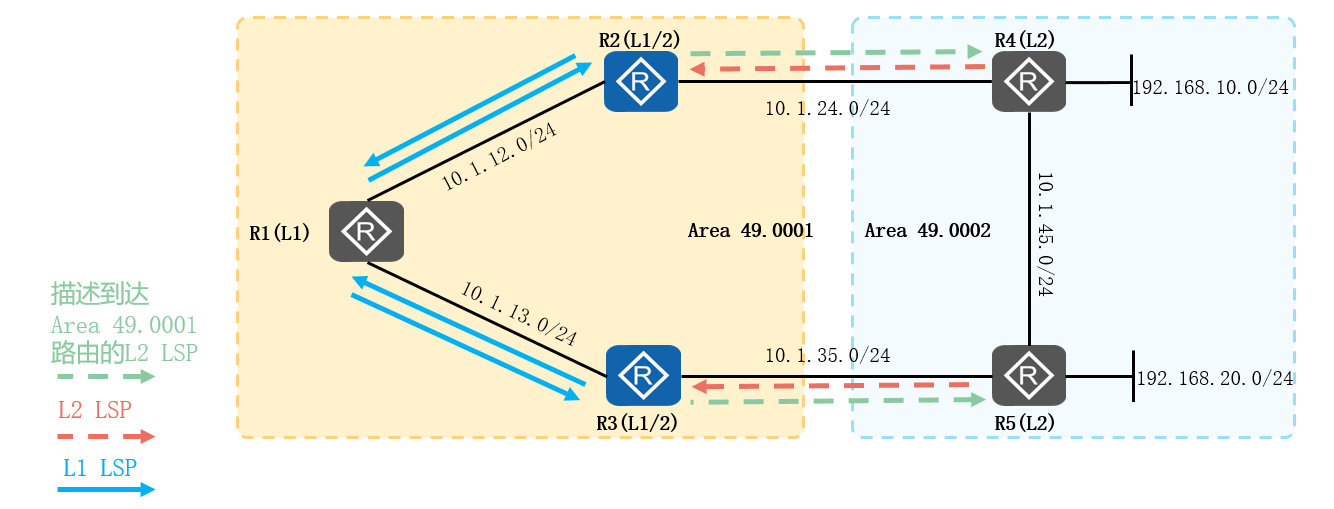

Level-1路由器的路由计算

• R1是Level-1路由器，只维护Level-1 LSDB，该LSDB中包含同属一个区域的R2及R3以及R1自己产生的Level-1 LSP。
• R1根据LSDB中的Level-1 LSP计算出Area 49.0001内的拓扑，以及到达区域内各个网段的路由信息。

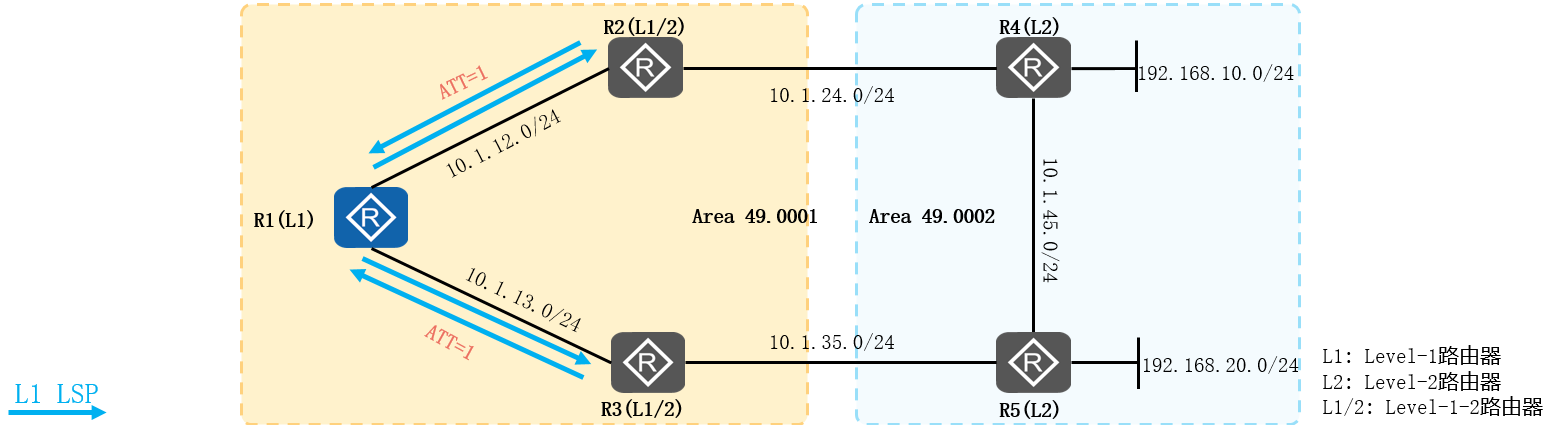

• R2及R3作为Area 49.0001内的Level-1-2路由器，会在它们向该区域下发的Level-1 LSP中设置ATT标志位，用于向区域内的Level-1路由器宣布可以通过自己到达其他区域。 R1作为Level-1路由器，会根据该ATT标志位，计算出指向R2或R3的默认路由。

Level-1路由器的次优路径的问题

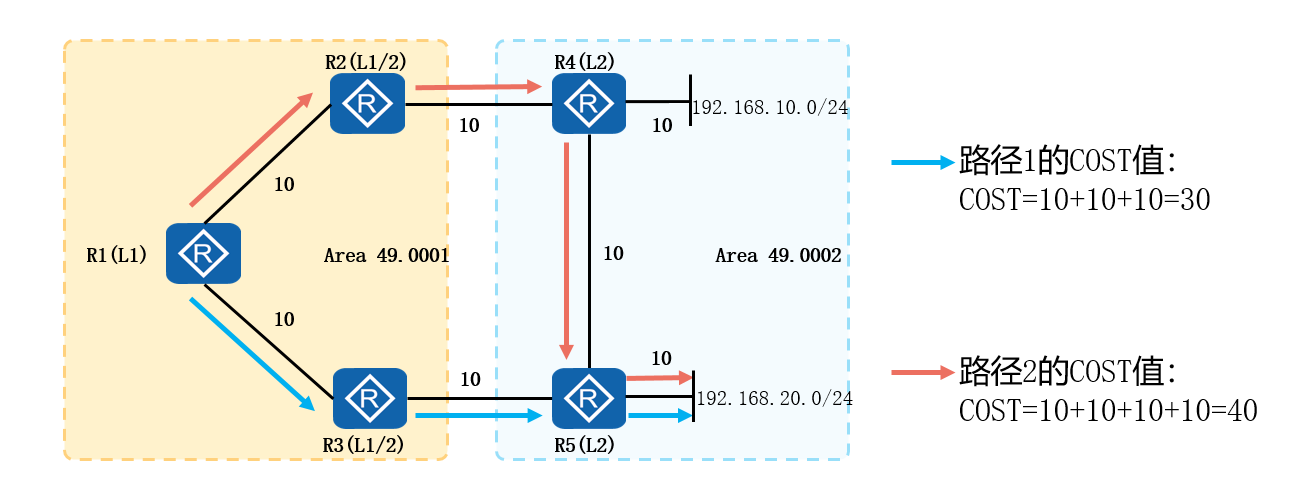

缺省时， R1只能通过指向R2或R3的默认路由到达区域外部，但是R1距离R2和R3路由器的Cost值相等，那么当R1发送数据包到192.168.20.0/24时，就有可能选择路径2，导致出现次优路径。

路由渗透

• 缺省情况下，Level-1-2路由器不会将到达其他区域的路由通告本Level-1区域中。

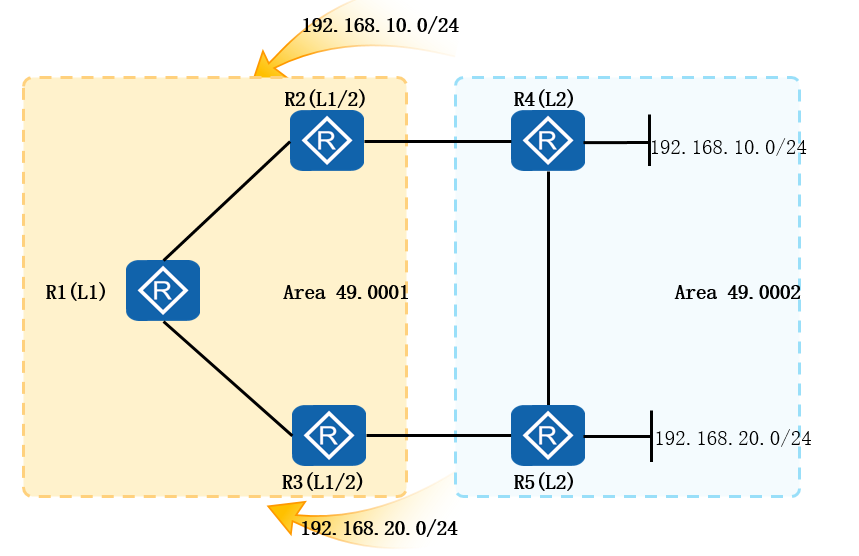

• 通过路由渗透，可以将区域间路由通过Leve-1-2路由器传递到Level-1区域，此时Leve-1路由器可以学习到其他区域的详细路由，从而计算出最优路径。


Level-1-2路由器的路由计算

• R2及R3都维护Level-1 LSDB，它们能够通过这些LSDB中的LSP计算出Area 49.0001的路由。
• R2及R3都维护Level-2 LSDB，它们能够通过这些LSDB中的LSP计算出Area 49.0002的路由。

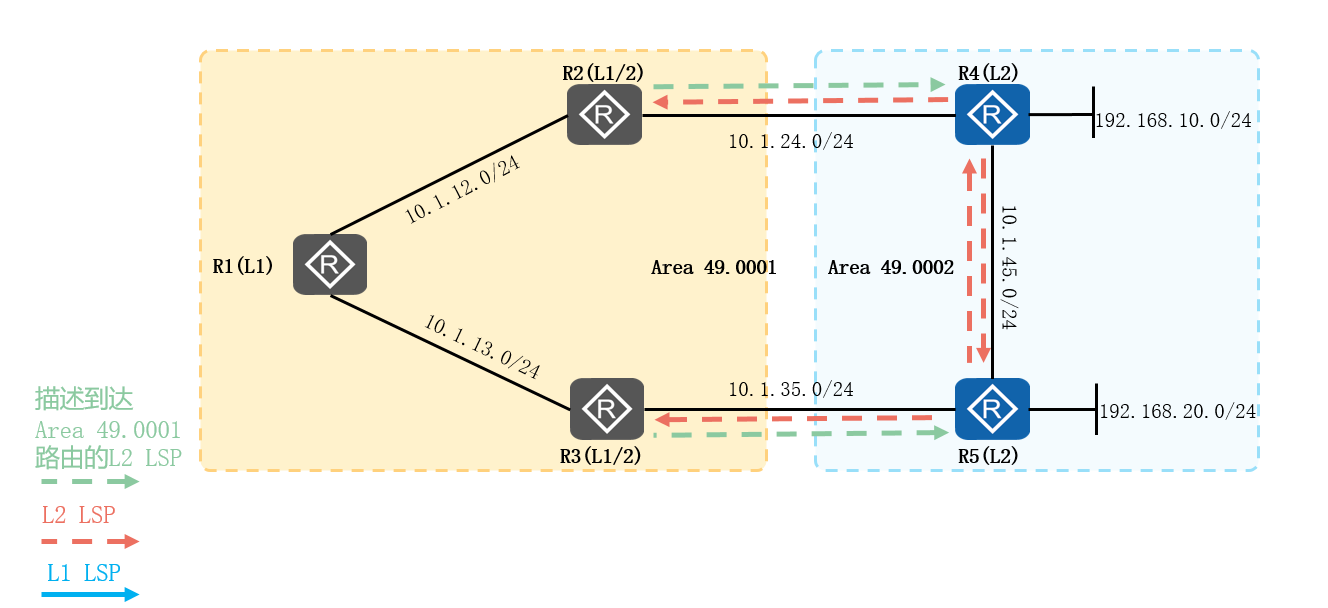

• R2及R3将到达Area 49.0001的路由以Level-2 LSP的形式发送到Area 49.0002。

Level-2路由器的路由计算

R4及R5作为Level-2路由器，只会维护Level-2 LSDB，它们能够根据该LSDB计算出到达全网各个网段的路由

路由认证

根据报文的种类，认证可以分为以下三类：

1. 接口认证：在接口视图下配置，对Level-1和Level-2的Hello报文进行认证。

   • Hello报文使用的认证密码保存在接口下，发送带认证TLV的认证报文，互相连接的路由器接口必须配置相同的口令。

2. 区域认证：在IS-IS进程视图下配置，对Level-1的CSNP、PSNP和LSP报文进行认证。

   • 区域内的每一台L1路由器都必须使用相同的认证模式和具有共同的钥匙串。

3. 路由域认证：在IS-IS进程视图下配置，对Level-2的CSNP、PSNP和LSP报文进行认证。

   • IS-IS域内的每一台L2和L1/L2类型的路由器都必须使用相同模式的认证，并使用共同的钥匙串。
   • 对于区域和路由域认证，可以设置为SNP和LSP分开认证。
     • 本地发送的LSP报文和SNP报文都携带认证TLV，对收到的LSP报文和SNP报文都进行认证检查。
     • 本地发送的LSP报文携带认证TLV，对收到的LSP报文进行认证检查；发送的SNP报文携带认证TLV，但不对收到的SNP报文进行检查。
     • 本地发送的LSP报文携带认证TLV，对收到的LSP报文进行认证检查；发送的SNP报文不携带认证TLV，也不对收到的SNP报文进行认证检查。
     • 本地发送的LSP报文和SNP报文都携带认证TLV，对收到的LSP报文和SNP报文都不进行认证检查。

根据报文的认证方式，可以分为以下四类：

• 简单认证：将配置的密码直接加入报文中，这种加密方式安全性较其他两种方式低。
• MD5认证：通过将配置的密码进行MD5算法加密之后再加入报文中，提高密码的安全性。
• Keychian认证：通过配置随时间变化的密码链表来进一步提升网络的安全性。
• HMAC-SHA256认证：通过将配置的密码进行HMAC-SHA256算法加密之后再加入报文中，提高密码的安全性。
